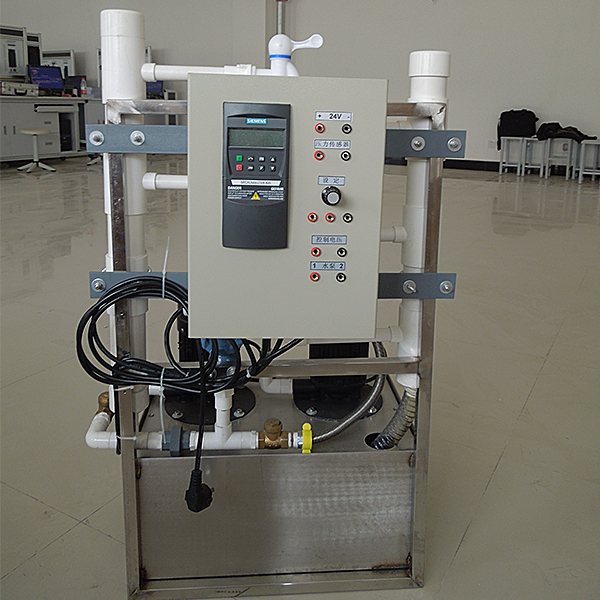

樓宇恒壓供水系統實驗臺,變頻調動速度控制實驗裝置

一、系統基礎簡介
變頻恒壓供水系統實驗裝置”集plc、變頻調動速度、過程控制、工程組態技術于一體。它由六層住宅消防、生活供水系統（實物模型），控制平臺兩大部分含有概括，含有了可編程控制器、變頻器、變頻磁力驅動泵、休眠泵、消防泵、壓力變送器、壓力儀表、輸水管道、消防栓、家用水龍頭、蓄水池等工程設備?？刂破脚_應用plc+變頻器的開放式控制構造，可以完成多種模式下的樓層恒壓供水實驗實驗，為教學研究變頻恒壓供水技術提供一個開放的實操平臺。它是一款適合于大學及中、高職院校電氣自動化、樓宇自動化、建筑電氣、智能建筑等專業的綜合型實驗設備。
二、系統特別點
控制平臺應用PLC+變頻器的開放式控制構造，提供組態系統和PLC研發環境，可以讓學生自行設計控制方案，靈活性強。
控制平臺有熱過載保護、過流保護、漏電保護、接地保護、工頻和變頻聯鎖控制等多重保護機制。
控制系統能模擬真實的給水系統，有自動控制和手動控制兩種控制方法，當自動控制失效時，系統由手動控制方法運行。
控制對象全部使用不銹鋼和有機玻璃器件，保證不生銹、不易老化；模仿六層大樓給水系統，設定有有生活水系統和消防水浸浸浸系統兩種水路模型；動力系統由四臺水泵含有概括，其中兩臺常規變頻循環泵，一臺休眠小泵，一臺消防泵，能夠模仿常規生活供水系統、消防供水系統和夜間小流量供水系統，能夠生動模仿大樓給排水系統的經經經典型構造。




樓宇恒壓供水系統實驗臺,變頻調動速度控制實驗裝置

一、基礎簡介

本裝置是在--當前變頻調動速度實驗教學設備的基礎上，推出的一款先進的變頻調動速度裝置，該實驗裝置為變頻技術實驗和考核提供了先進的實操平臺。變頻器選用應用廣泛的三菱FR-A540-0.75K變頻器（用戶也可選用其它品牌的變頻器，價格另議），帶有RS485通信連連連接口。實驗臺可完成“變頻調動速度技術”課程的相關教學實驗。特別是系統提供開放式實驗教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。

二、技術功能

1.寫入電源：三相四線（或三相五線）～380V±10%  50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%(25℃)

3.裝置容量（KV）（KV）（KV）：＜0.5KVA

4.重    量：＜110Kg

5.外觀尺寸：1600mm×750mm×1300mm

6.安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準

三、裝置含有概括

實驗裝置由控制屏、實驗桌、變頻實驗集合套件、繼電接觸實驗集合套件、數字量/模仿量寫入輸出給定指示集合套件、三相異步電機、電機導軌、測速機構等含有概括。

（一）控制屏（鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板）

1.交流ACACAC電源控制單元

三相四線380V交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。

提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。

2.直線DC電源、直線DC電壓（V）（V）（V）/電流（A）（A）（A）表、邏輯輸出及指示等

直線DC電壓（V）（V）（V）：0～10V可調輸出；直線DC電流（A）（A）（A）：4～20mA；直線DC數字電壓（V）（V）（V）表/電流（A）（A）（A）表；電壓（V）（V）（V）表測量界限0～200V、寫入阻抗為10MΩ、精確度0.5級；電流（A）（A）（A）表測量界限0～200 mA、精確度0.5級；同時設點動、自鎖按鈕、邏輯開關、直線DC24V繼電器、1K電位器。

3.繼電接觸實驗集合套件

提供交流ACACAC接觸器3只、時間繼電器1只，以上器件全部端子均已引至實操實操操作面板上，完全由實操者自由布線，實驗特別點明顯。
