智能液壓傳動實驗臺,環形自動生產線實驗臺

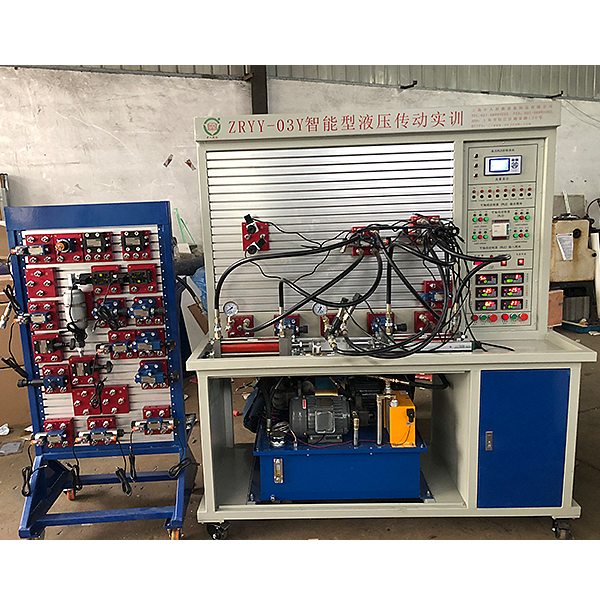

ZRYY-03Y型智能型液壓綜合實驗臺裝置設定有研發測量試驗解析系統，智能化數值收集液壓實驗臺 智能型液壓綜合實驗裝置經過對流量、壓力、功率（W）（W）（W）、轉動速度、位移、時間、溫度（℃）（℃）（℃）、計算機數值數值數值人機畫面-- 計算機數值數值數值智能數值收集、解析、處置整理、--自動生產報表、彎彎彎曲線等一系列智能化動作后,完成各類常規的液壓線路、馬達、各類閥泵的動靜態測量試驗等實驗。經過智能化數值收集液壓實驗臺 智能型液壓綜合實驗裝置實驗，對液壓系統的功能測量試驗、智能控制、遠程控制及液壓系統和計算機數值數值數值的通訊技術得以掌控把握和提升。
一、技術功能數值：
1）寫入電源電壓（V）（V）（V）：三線五線AC380V±10% 50HZ；
2）模型塊和元件直線DC電壓（V）（V）（V）：DC24V，4.5A，帶自動短路保護功能；
3）控制電壓（V）（V）（V）：安全控制電壓（V）（V）（V）——DC24V；
4）使用環境：溫度（℃）（℃）（℃）-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）設備尺寸：長×寬×高=2450mm*700mm*1850mm；
6）總功率（W）（W）（W）：<=5KW；
7）規格限定壓力：<=7Mpa；
8）凈重：約為295kg；
9）液壓泵組部位件：（雙泵組）
系統規格限定作業壓力：6Mpa。（最大可至7Mpa）
（1）電機—泵裝置（2臺）
A、定量葉片泵：公稱排6.3ML/r，容積效率 80%；
定量葉片泵驅動電機：三相交流ACACAC電壓（V）（V）（V），功率（W）（W）（W）1.5 KW，轉動速度1450r/min；
配先導式溢流閥。




智能液壓傳動實驗臺,環形自動生產線實驗臺

設備基礎簡介

柔性自動生產線是將微電子學、計算機數值數值數值信息技術、控制技術、機械制造和系統工程有機地集合起來，是一種技術復雜、高度自動化系統，柔性制造技術更是當前機械制造業適應市場動態需求及設備不斷迅速更新的主要手段，是先進制造技術的基礎。
工程型柔性制造實驗系統是專門為職業院校、職業教育培訓機構研制的自動生產線實驗系統，按照機電類、自動化類、先進制造類行業、企業中工業自動化應用的特別點，對各類自動生產線的作業過程和相關的技術實行研究，對工業現場設備實行提煉和濃縮，并針對實驗教學活動實行專門設計，融機、光、電、氣、液于一體，含有了、、、氣動、液壓、工業控制互聯網、電機驅動與控制、計算機數值數值數值、機械傳動等諸多技術領域，整個系統由MES生產管理系統、WINCC監控系統、MCGS監控系統、主控plc和下位plc經過組網通訊技術含有概括一個完整的多級計算機數值數值數值控制系統，經過實驗，能強化了學生對復雜柔性自動生產線的設計、裝配、接線、編程、調動測量試驗、故障診斷與維修等綜合職業能力，適合機電類、自動化類相關專業的教學和實驗，同時也適合工程技術人員上崗培訓。
本實驗系統是一種經經經典型的環形柔性自動生產線，它由供料檢驗測量試驗單元、實操手單元、加工單元、圖像檢驗測量試驗單元、裝配單元、搬運單元、提取單元、成品分裝輸送單元、三菱6自由度工業機器人單元、分類存儲單元、成品檢驗測量試驗單元、自動倉儲單元、AGV小車單元、液壓沖壓單元、環形輸送線和總控平臺含有概括。經過輸送鏈連成環形生產線。上述機構均裝配在工業型材桌面上，系統中的機械構造、電氣控制線路、執行機構完全單獨，應用工業標準件設計，便利拆、裝。
控制系統主站應用西門子S7-300(CPU315-2DP)，從站應用西門子S7-200(CPU224)，各站之間使用PROFIBUS-DP總線實行通訊，S7-200從站主要用來控制與驅動設備層，并對現場反饋的信號實行收集，S7-300主站收集各從站數值，協調各站運行，并為上位機的監控程序提供數值，同時系統還配備裝備裝備有工業以太網通信模型塊和10.4英寸彩色工業觸摸屏，可以完成系統控制互聯網的含有概括。
該系統有單機、聯機二種作業方法。在單機模式下，各從站單獨運行，站間沒有數值傳送，學生可實行外部接線實操，使用S7-200專用PPI電纜或PROFIBUS總線將編寫程序下載到PLC中，并監控程序運行，在聯機模式下，系統各從站同時作業，工件依次實行上料、顏色檢驗測量試驗、加工、視頻檢驗測量試驗、機器人裝配、裝配檢驗測量試驗、倉儲、物流輸送、設備輸出等實操，各站間經過PROFIBUS-DP現場總線實行通訊，在主站的控制下完成相關的互鎖、數值傳送實操，系統中的上位機使用WinCC組態監控系統，對現場設備生產狀況實行動態就地就地就地實時監控。
