新能源車電動空調實驗臺,中藥浸提實驗裝置

一、設備簡介

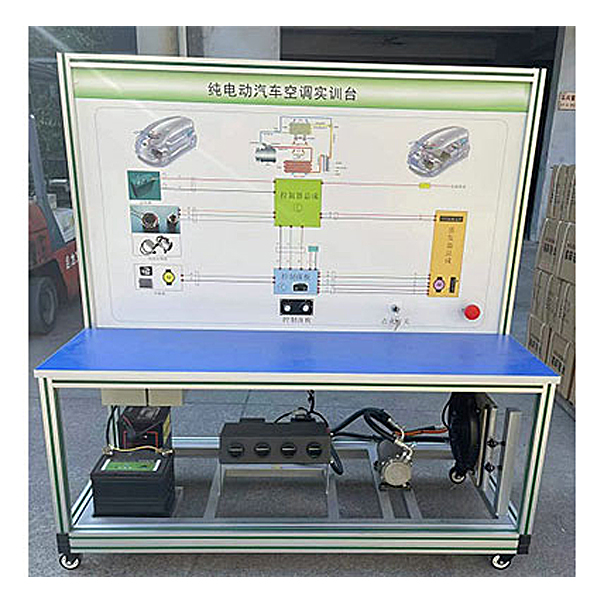

選用純電動汽車空調和暖風系統,真實地展示純電動汽車空調和暖風系統核心零部位件的構造與控制原理、裝配位置和運行工況，培養學生對純電動汽車空調和暖風系統故障解析和處置整理能力。適合于各類院校對純電動汽車空調和暖風系統課程課程課程理論和維修實驗的拆卸裝配與維護、構造與原理認識、系統實操、功能動態演示、故障檢驗測量試驗與診斷教學需要。
二、功能特別點
1.各主要部位件裝配在平臺上，保留原車電氣連接方法與實車功能，斷電后可便利拆卸裝配，實驗學生在拆卸裝配連線過程掌控把握空調與暖風系統零部位件等拆檢要點。
2.空調和暖風實驗臺電源：48V。
3.實操空調控制實操實操操作面板開關，可真實演示空調系統的作業過程以及作業原理。
4.實操實操操作面板上裝配備裝備裝備有高、低壓力表，進出風口溫度（℃）（℃）（℃）表，可就地就地就地實時顯露空調管路壓力、進出風口溫度（℃）（℃）（℃）的功能數值改變。
5.設備提供了學生練習加注制冷劑、檢漏等實實操業平臺。
6.實操實操操作面板應用4mm厚鋁塑板，立式裝配實操實操操作面板UV平實操實操操作面板噴繪打印有彩色完整標準系統圖板；學生可直觀對照圖板和實物，認識和解析系統的作業原理。
7.實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
8.裝配故障模仿系統，能完成低壓電子線路系統故障設定及診斷排除，可設定常見故障的設定及考核故障點12個。




新能源車電動空調實驗臺,中藥浸提實驗裝置

裝置功能:

1.理解現代中藥浸提的原理和提取溶劑的選用。
2. 以蒼術為例，經過對蒼術水提液流浸膏的制備，掌控把握煎煮法的工序技藝流程，理解浸取時間，浸取溫度（℃）（℃）（℃），粉碎粒度等對中藥提取的影響。

主要配備裝備裝備：

本裝置由提取罐、蒸發器、攪拌電機、列管式加熱器、冷凝器、油分器、收油器、藥液泵、貯液罐、過濾器、真空泵、調動速度器、數字顯露溫度（℃）（℃）（℃）儀、不銹鋼框體構造、控制屏等含有概括。提取罐、蒸發器配導熱油加熱系統，提取罐、蒸發器頂部蒸汽出口均設定了除沫器。

技術功能數值：

1、攪拌電機：90W，220V，50HZ，轉動速度1300r/min。

2、水泵：370W，220V，50HZ，流量4m3/h，揚程13m。

3、作業工率：3KW。

4、框體構造為304不銹鋼，構造緊湊，外觀美觀，實操便利。

5、外觀尺寸：1750×550×1800mm，，框體構造為可位移式設計，帶腳輪及禁錮腳。
