更新時間：2024-11-02 23:45:45
升級配置：可升級為雙面液壓實驗臺
用戶關注度：
簡要描述：
透明液壓傳動實驗臺,透明液壓實訓裝置備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）
一、主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、液壓實驗油泵電機功率：250W，配有專用的電機調速器，調速范圍：0－1700r/min
4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
6、電磁換向閥：DC24V 吸力30N
7、實驗臺外型尺寸：1330mm×650mm×1750mm
8、虛擬多用表參數：
交流電壓量程檔位分：10、50、250、1000
直流電壓檔位分：0.25、1、2.5、10、50、250、1000
歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K
電流表檔位：50μa、0.5、5、50、500
BATT：1.2-3.6V，RL=12Ω
BUZZ：R×3
紅外發射檢測功能：垂直角度±15°距離1-30cm
三極管測量孔
二、主要特點

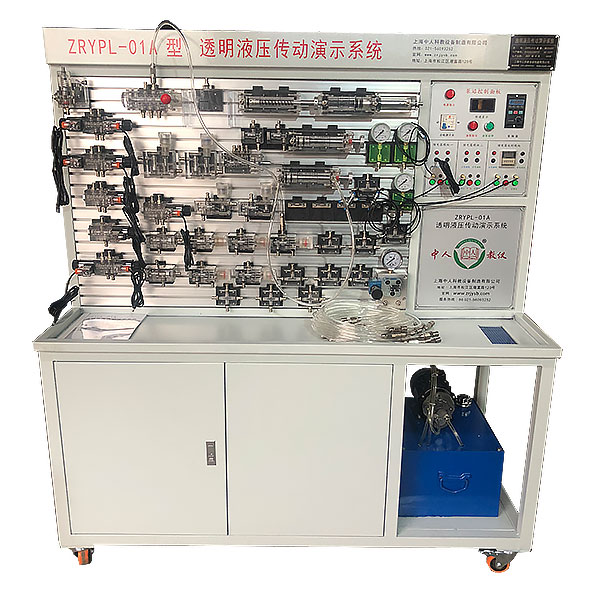

1、透明液壓傳動演示系統主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。
6、液壓氣壓傳動設計與控制虛擬仿真軟件
本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，界面設有首頁、幫助、全屏、元件認知、回路搭建、關鍵元件測試、典型系統測試界面。
6.1元件識別采用了自動播放的形式，介紹了設備上的郵箱、液位計、油泵機組（此處介紹彈出液壓符號、原理與介紹，點擊確定進入下一項介紹）、閥架、壓力表、傳感器等
6.2元件拆裝分為學習模式與考核模式，內置電磁換向閥、板式溢流閥、柱塞泵、過濾閥、電液伺服閥，學習模式中提示拆卸順序，高亮顯示，考核模式時拆卸與安裝均無提示，拆裝順序出錯時，將不能再進行下一步的拆裝。工具欄內設有可拖拽的密封件、泵、閥、濾油器、六角扳手、管鉗、活扳手、呆扳手、M5螺絲。
6.3液壓元件構建設有單向閥（液控、錐閥芯、球閥芯）、換向閥主體結構（O型、Y型、H型）、液壓缸（拼裝柱塞、雙作用單出桿、雙作用雙出桿、單作用雙出桿、單作用單出桿）等的構建，每種構建實驗都采用了圖形化的方式，通過拖拽設定好的圖形，進行構建，圖形庫中有混淆圖形。
6.4液壓選型是通過液壓原理圖，然后選擇泵的公稱排量（12項，含11項混淆項）和壓力等級（5項，含4項混淆項）、電磁溢流閥的選擇（3項規格、3像壓力等級、3項流量等級，均有混淆項）、濾油器的選擇（多項選擇含混淆項）、伺服閥的選擇（多項選擇含混淆項）、選擇錯誤系統將自動進行提示正確答案，選擇完后根據提示拖拽相應的工具到高亮部位。
6.5回路檢查是通過選擇正確的配件，包含密封圈的選擇、檢查閥門開關等。然后下一步驟進行開機，根據提示開機，開機后進入監控界面，根據提示逐一開啟設備，提示的形式為文字與按鈕高亮，
6.6液壓缸壓力測試通過后臺界面的測試按鈕進入實驗，逐步分為啟動摩擦測試、啟動摩擦力、參數設置、開始測試、繪制曲線、停止測試。
6.7典型系統測試分試運行、階段響應測試、頻率響應測試。以上測試均為通過后臺監控界面進行實驗。
6.8軟件須能進行全方位旋轉、放大、縮小觀看其細節。且整體同一平臺，不得以單獨的資源展現。
三、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。

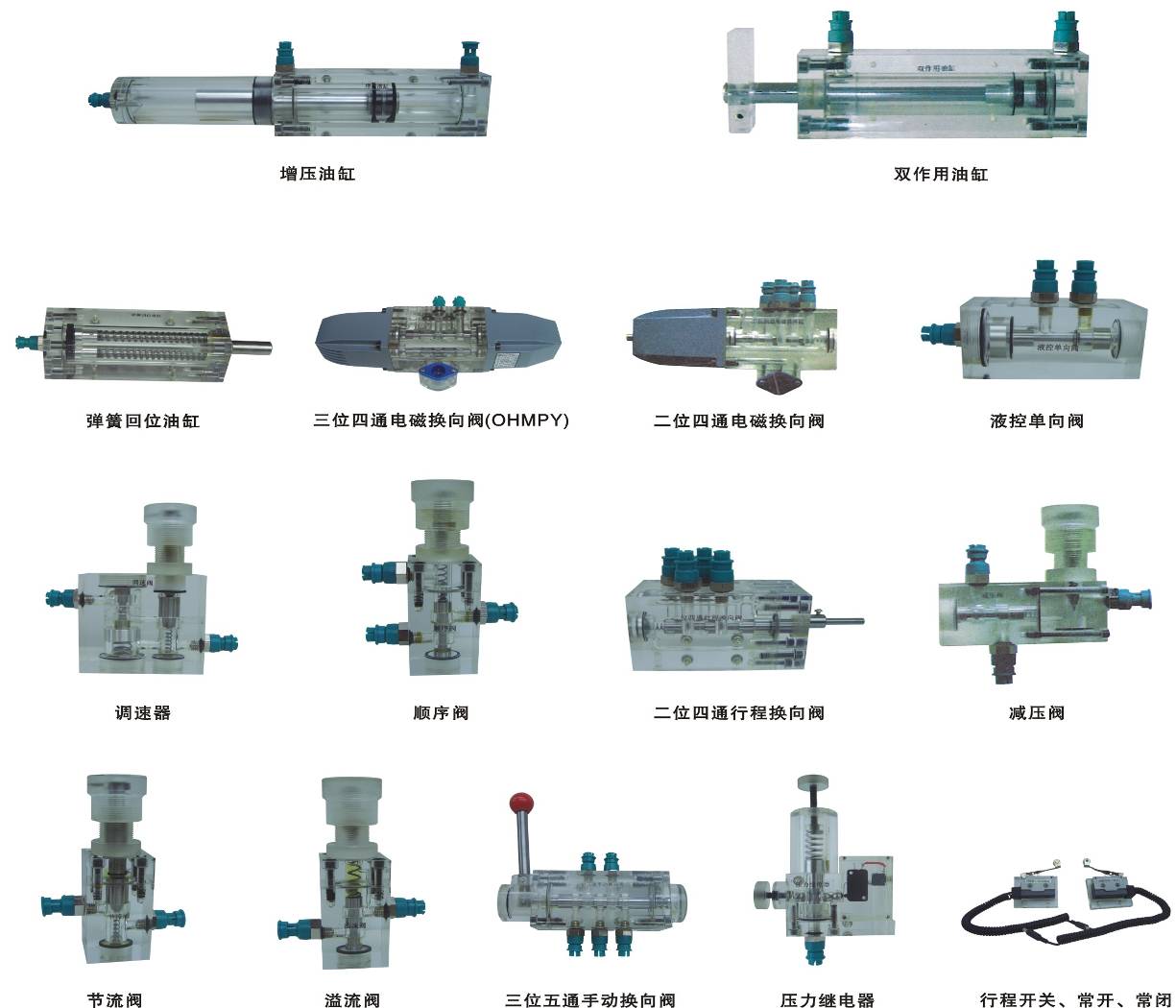

五、透明液壓配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備注 |
|
1 |
實驗桌 |
1張 |
||
|
2 |
實驗臺 |
1臺 |
||
|
3 |
繼電器控制模塊 |
1塊 |
||
|
4 |
雙作用油缸（帶行程撞塊） |
透明元件 |
2只 |
|
|
5 |
二位二通電磁換向閥 |
透明元件 |
1只 |
|
|
6 |
二位四通電磁換向閥 |
透明元件 |
2只 |
|
|
7 |
三位四通電磁換向閥（O型） |
透明元件 |
1只 |
|
|
8 |
三位四通電磁換向閥（H型） |
透明元件 |
1只 |
|
|
9 |
三位四通電磁換向閥（M型） |
透明元件 |
1只 |
|
|
10 |
彈簧回位油缸 |
透明元件 |
1只 |
|
|
11 |
增壓油缸 |
透明元件 |
1只 |
|
|
12 |
輔助油箱 |
透明元件 |
1只 |
|
|
13 |
單向閥 |
透明元件 |
2只 |
|
|
14 |
液控單向閥 |
透明元件 |
2只 |
|
|
15 |
溢流閥（直動式） |
透明元件 |
2只 |
|
|
16 |
溢流閥（先導式） |
透明元件 |
1只 |
|
|
17 |
節流閥（直動式） |
透明元件 |
1只 |
|
|
18 |
調速閥 |
透明元件 |
2只 |
|
|
19 |
順序閥 |
透明元件 |
2只 |
|
|
20 |
減壓閥 |
透明元件 |
1只 |
|
|
21 |
二位四通行程換向閥 |
透明元件 |
1只 |
|
|
22 |
三位五通手動換向閥 |
透明元件 |
1只 |
|
|
23 |
壓力繼電器 |
透明元件 |
1只 |
|
|
24 |
壓力表 |
透明元件 |
3只 |
|
|
25 |
三通接頭 |
透明元件 |
7只 |
|
|
26 |
四通接頭 |
透明元件 |
3只 |
|
|
27 |
行程開關（常開） |
2只 |
||
|
28 |
行程開關（常閉） |
2只 |
||
|
29 |
透明液壓皮管 |
20米 |
||
|
30 |
油盤 |
1只 |
||
|
31 |
油箱 |
1只 |
||
|
32 |
機泵組 |
1套 |
||
|
33 |
L-HL46號液壓油 |
5kg |
||
|
34 |
電磁閥通用連接線 |
3條 |
||
|
35 |
壓力繼電器插頭線 |
1條 |
||
|
36 |
螺絲刀6×100（一字、十字） |
各1把 |
||
|
37 |
剪刀 |
1把 |
||
|
38 |
活動板手 |
1把 |
||
|
39 |
尖嘴鉗 |
1把 |
||
|
40 |
內六角扳手M5 |
1把 |
||
|
41 |
內六角扳手M6 |
1把 |
||
|
42 |
內卡簧鉗 |
1把 |
||
|
43 |
外卡簧鉗 |
1把 |
||
|
44 |
快速油接頭 |
5只 |
||
|
45 |
透明液壓使用說明書 |
1冊 |
常見問題：
1、如果我要購買透明液壓傳動實驗臺,透明液壓實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的透明液壓傳動實驗臺,透明液壓實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開透明液壓傳動實驗臺,透明液壓實訓裝置的發票，您需要提供開票資料。
3、你們的透明液壓傳動實驗臺,透明液壓實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
