SAS及BAS集成系統應用教學平臺
SAS及BAS集成系統應用教學平臺,樓宇自控系統實訓裝置進行設計、安裝、接線、編程、組態、集成、調試、運行、診斷及維護等操作，從而了解各系統在實際中的應用并熟練掌握其根本技 ...
中人教儀廠是專業生產SAS及BAS集成系統應用教學平臺，樓宇自控系統實訓裝置及配件的廠家,生產的SAS及BAS集成系統應用教學平臺，樓宇自控系統實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：SAS及BAS集成系統應用教學平臺

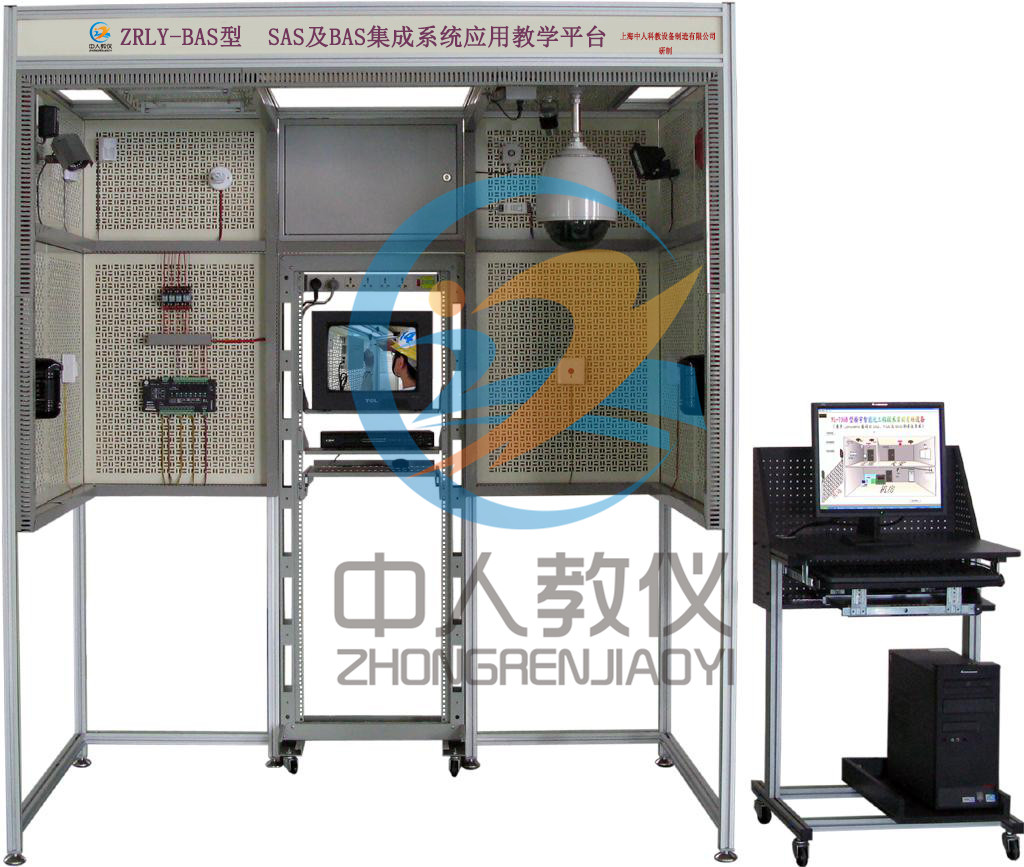

ZRLY-SAS SAS及BAS集成系統應用教學平臺
一、實訓內容
(1) 可完成的實訓項目
1) 變速球形攝像機、紅外攝像機及監視器與硬盤錄像機的連接與監控實訓；
2) 通過硬盤錄像機控制變速球形云臺的運動與一體化攝像機芯鏡頭的動作實訓；
3) 通過硬盤錄像機設置與調用變速球形云臺的預置位實訓；
4) 監控畫面動態變化自動錄像實訓；
5) 被動紅外幕簾探測器、主動紅外對射探測器及聲光警號與硬盤錄像機的連接與設置實訓；
6) 視頻監控系統與周邊安防系統的聯動實訓；
7) 網絡視頻監控管理軟件的局域網監控實訓；
8) LonMaker軟件安裝與Plug-in注冊實訓；
9) 光照度開關及鹵鎢燈與DDC控制模塊的連接及Event_Scheduler功能模塊的日程時間編程實訓；
10) 光照度傳感器、LED調光驅動器及LED燈與DDC控制模塊的連接及Universal_Input功能模塊的模擬量輸入輸出編程實訓；
11) 被動紅外探測器及日光燈與DDC控制模塊的連接及Universal_Input功能模塊的延時編程實訓；
12) 三聯場景按鈕及日光管與DDC控制模塊的連接及State_Machine功能模塊的數字量邏輯編程實訓；
13) 緊急開關與DDC控制模塊的連接及Analog_Function功能模塊的模擬量邏輯編程實訓；
14) 組態軟件通過視頻接口服務器連接硬盤錄像機并監控實時畫面實訓；
15) 組態軟件通過DDE接口服務器連接DDC主機模塊并監控實時數據實訓；
16) 基于組態軟件的視頻監控及周邊安防系統與智能照明系統集成實訓。
二、設備構成
(1) 視頻監控及周邊安防系統；
(2) 智能照明系統；
(3) SAS及BAS集成系統。
三、技術參數
(1) 電源輸入：單相三線/AC220V/50Hz；
(2) 安全保護：接地/漏電（動作電流≤30mA）/過壓/過載/短路；
(3) 整機功耗：≤0.5KW；
(4) 整機重量：250KG；
(5) 外形尺寸：1940mm×1070mm×2250mm（長×寬×高）。
四、配置表
| 類別 | 序號 | 名稱 | 數量 | 單位 | 備注 |
| SAS及BAS集成系統應用教學平臺,樓宇自控系統實訓裝置平臺 | 1.1 | 高級鋁型材支架 | 1 | 臺 | |
| 1.2 | 網板 | 1 | 批 | ||
| 1.3 | 線槽 | 1 | 批 | 特定布置 | |
| 1.4 | 網孔電箱 | 1 | 個 | 漏電開關、開關電源及接線端子等 | |
| 1.5 | 標準19英寸機架 | 1 | 臺 | 電源排插、托架及鍵盤活動層板等 | |
| 1.6 | 計算機移動推車 | 1 | 臺 | ||
| 1.7 | 圓鋼凳 | 1 | 把 | ||
| 視頻監控及周邊安防系統器件 | 2.1 | 硬盤錄像機 | 1 | 臺 | |
| 2.2 | 硬盤 | 1 | 個 | ||
| 2.3 | 監視器 | 1 | 個 | ||
| 2.4 | 變速球形云臺 | 1 | 臺 | ||
| 2.5 | 一體化攝像機芯 | 1 | 個 | ||
| 2.6 | 紅外攝像機 | 1 | 臺 | ||
| 2.7 | 主動紅外對射探測器 | 1 | 個 | ||
| 2.8 | 被動紅外幕簾探測器 | 1 | 個 | ||
| 2.9 | 聲光警號 | 1 | 個 | ||
| 2.10 | 網絡視頻監控管理軟件 | 1 | 套 | EPSS | |
| 智能照明系統器件 | 3.1 | DC24V繼電器 | 4 | 個 | |
| 3.2 | 光照度開關 | 1 | 個 | ||
| 3.3 | 鹵鎢燈 | 1 | 個 | ||
| 3.4 | 光照度傳感器 | 1 | 個 | ||
| 3.5 | LED調光驅動器 | 1 | 個 | ||
| 3.6 | LED燈 | 1 | 個 | ||
| 3.7 | LED手電筒 | 1 | 個 | ||
| 3.8 | 被動紅外探測器 | 1 | 個 | ||
| 3.9 | 日光燈 | 1 | 個 | ||
| 3.10 | 三聯場景按鈕 | 1 | 個 | ||
| 3.11 | 日光管 | 2 | 個 | ||
| 3.12 | 緊急開關 | 1 | 個 | ||
| 3.13 | DDC控制模塊 | 1 | 臺 | ||
| 3.14 | LON網絡接口 | 1 | 個 | ||
| 3.15 | DDC編程軟件及相關Plug-in程序 | 1 | 套 | LonMaker3.12 | |
| SAS及BAS集成系統器件 | 4.1 | 網絡跳線 | 1 | 根 | |
| 4.2 | 視頻接口服務器軟件 | 1 | 套 | VNS Server | |
| 4.3 | DDE接口服務器軟件 | 1 | 套 | LNS DDE Server 2.1 | |
| 4.4 | 組態軟件 | 1 | 套 | 組態王6.52 | |
| 輔材 | 5.1 | 網孔板用膨脹固定件 | 500 | 個 | |
| 5.2 | 自攻螺絲 | 1 | 批 | ||
| 5.3 | 軟電線 0.22mm2 | 1 | 批 | 黃、綠、紅、藍、黑 | |
| 5.4 | 軟電線 1.5mm2 | 1 | 批 | 紅、黑、黃綠 | |
| 5.5 | 雙絞線 2×0.2mm2 | 1 | 批 | ||
| 5.6 | 視頻線 SYV75-2 | 1 | 批 | ||
| 5.7 | 視頻頭 JS-2 | 1 | 批 | ||
| 5.8 | 熱縮管 | 1 | 卷 | ||
| 工具 | 6.1 | 人字梯 | 1 | 把 | |
| 6.2 | 透明元件盒 | 1 | 個 | ||
| 6.3 | 工具箱 | 1 | 個 | ||
| 6.4 | 萬用表 | 1 | 個 | ||
| 6.5 | 手工鉆柄 | 2 | 把 | ||
| 6.6 | 鉆咀 | 2 | 支 | ||
| 6.7 | 剪刀 | 1 | 把 | ||
| 6.8 | 剝線鉗 | 1 | 把 | ||
| 6.9 | 斜口鉗 | 1 | 把 | ||
| 6.10 | 小一字螺絲刀 | 1 | 把 | ||
| 6.11 | 小十字螺絲刀 | 1 | 把 | ||
| 6.12 | 大十字螺絲刀 | 1 | 把 |
五、概述
SAS及BAS集成系統應用教學平臺,樓宇自控系統實訓裝置的硬件由三維立體平臺、系統器件、輔材及工具四部分組成。三維立體平臺主要包括高級鋁型材支架、網板、網孔電箱、標準19英寸機架及線槽等；系統器件主要包括各種電源、網絡、監控、顯示、輸入及輸出裝置等；輔材主要包括各種線材、連接及緊固件等；工具主要包括人字梯、各種常用及專用工具等。軟件則由各種專用系統軟件與通用監控軟件等組成。使用SAS及BAS集成系統應用教學平臺,樓宇自控系統實訓裝置能夠使學生在三維立體平臺的各個自定義區域中對 “視頻監控及周邊安防系統”、“智能照明系統”及“SAS及BAS集成系統”進行設計、安裝、接線、編程、組態、集成、調試、運行、診斷及維護等操作，從而了解各系統在實際中的應用并熟練掌握其根本技術要點；能夠訓練與檢驗學生的團隊協作、計劃組織、交流溝通、工程規劃及實施等能力，豐富職業素養，提高綜合職業技能，是適合項目考核、老師教學及學生實驗實訓等多方面要求的建筑電氣與智能化系統應用教學平臺。
(1)SAS及BAS集成系統應用教學平臺,樓宇自控系統實訓裝置 采用了三維立體平臺結構設計，能夠根據設計定義各個網板所代表的不同區域并對系統進行搭建，如配電間、管理間、設備間、某層樓道區及辦公區等；
(2) 采用了網板與線槽的位置搭配設計，使任意兩網板之間都能確保最短距離的聯通；
(3) 采用了優化算法的網孔規格與排列，能夠在增加有效固定點數量的同時提高網板的強度；
(4) 采用了專利的“網孔板用膨脹固定件”，配合自攻螺絲快速完成對器件的固定，更方便快捷，更接近工程實際應用；
(5) 采用了開箱式器件、開放式網板及機架，提高系統安裝與接線的透明度，有利于增強對系統的理解。
本文鏈接：http://www.hzjhznkj.comhttp://www.hzjhznkj.com/product/224.html
文章來源：www.hzjhznkj.com??? ?編輯：中人教儀廠??? ?時間：2020-12-17 16:03
常見問題：
1、如果我要購買SAS及BAS集成系統應用教學平臺、樓宇自控系統實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的SAS及BAS集成系統應用教學平臺、樓宇自控系統實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開SAS及BAS集成系統應用教學平臺、樓宇自控系統實訓裝置的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
