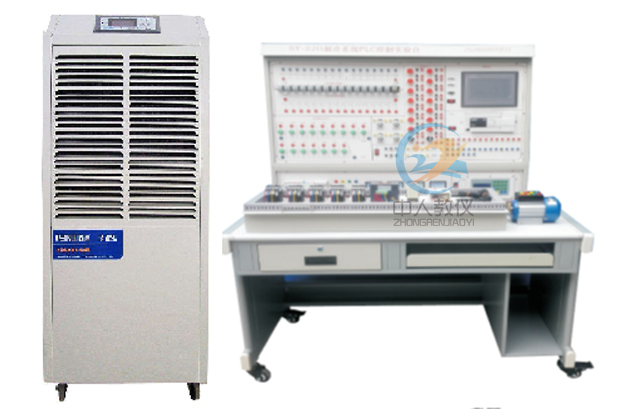

ZRLR-CSD除濕機電氣實訓臺(PLC控制)
一、概述
除濕機電氣系統實驗臺(是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空調調節與技術運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。
二、裝置特點
1．該實訓裝置具有電力拖動控制、PC控制和觸摸屏控制控制方式，配溫度傳感器及采集模塊，可進行數據采集。2．直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件。
3．實訓性強：可進行實際除濕機電路控制電器工業自動化實訓制冷系統及化霜系統的全流程工作實訓。
三、基本配置及功能
實訓裝置主要由控制臺、主機實訓模塊、一套除濕機及實訓模塊等組成1．電源控制部分
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體系：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2．測量儀表
（1）指針式電壓表：量程0～450V
（2）采用PT100傳感器，測量范圍-50～150℃
3. 主機實訓模塊：配置FX2N3U-32主機，，配套PC/PPI編程電纜。可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿。
4. 觸摸屏實訓模塊：配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
5．實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還有四個萬向輪，便于移動和固定。
6.電氣控制柜部分：這一部分包括控制繼電器、交流接觸器、熱保護繼電器等
7.控制面板、提供各種按鈕、電壓表、電流表、指示燈等。
8.為保護設備中的冷庫電氣使用的各個電氣元件:如開關、電壓表、電流表、指示燈等。各種保護指示燈及各種控制按鈕，都分別用電線連接到時了特殊的接線端子上，在使用過程中，只需要用導線直接連接，不會損壞系統中的無器件，經久耐用。
9.網絡版西門子PLC仿真實訓軟件（具有軟件著作權，網絡版，配20個節點）:
機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定。是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一
| 一級模塊 | 二級模塊 | 三級模塊 |
| 基本指令 | 1.電動機啟停控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
| 2.電動機正反轉控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 3.電動機循環正反轉 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 4.可逆運行反接制動 | 控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 | |
| 5.三速電機控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 6.星角降壓啟動控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 7.數碼管點亮控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 8.交通燈控制 | 控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 | |
| 9.恒壓供水系統控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接 | |
| 應用指令 | 1.循環彩燈控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
| 2.停車場車位控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 3.小推車控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 4.簡易三層電梯控制 | 實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 | |
| 順序控制指令 | 1.大小球傳送裝置控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
| 2.簡易機械手控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 3.音樂噴泉控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 4.運料小車控制 | 控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 | |
| 5.電鍍生產線控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 6.皮帶運輸線控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 7.工業洗衣機控制 | 實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 | |
| 8.雙面銑床控制 | 實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
西門子PLC仿真實訓軟件包括基本指令、應用指令、順序控制指令
一、基本指令：電動機啟停控制、電動機正反轉控制、電動機循環正反轉、可逆運行反接制動、三速電機控制、星角降壓啟動控制、數碼管點亮控制、交通燈控制、恒壓供水系統控制九項。
1、電動機啟停控制包括：實訓要求、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等七項
（1）實訓要求：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括兩地控制電路的編程方法，學會實際控制設計PLC的外圍電路，學會分局實際控制要求設計簡單的梯形圖等。
（2）實訓器件：列出電動機啟停控制單元所用到的全部器件，包括三相異步電動機、PLC、交流接觸器、三相斷路器、熔斷器、熱繼電器、啟動按鈕、停止按鈕。
（3）器件布局：將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。電路上要有相應的符號，器件拖拽錯誤器件會拖拽不上去并會有相應的聲音顯示。
（4）I/O分配：軟件中有I/O分配地址和電路圖，將鼠標點到分配地址資源后會有相應的事物圖片展示，用來讓學生更好的了解器件模型與電路圖。
（5）T型圖：給出缺失符號的T型圖和相應的符號，學生根據所學知識用鼠標將符號拖拽到T型圖上，如果正確則符號保留在T型圖上，錯誤則消失。
（6）電路連接：
原理圖中閃爍的線條即為當前應連接的電路，用鼠標點擊連接此線的兩觸點中的一個觸點，然后拖動鼠標，找到另一個觸點并點擊，若正確將出現連接線，不正確此線消失，只有當該連線連接正確后，才能進行下一條線的接線操作。如果接線中出現困難可點擊“答案”按鈕，點擊后將出現已完成的接線圖，可參考該圖完成你所進行的操作，再次點擊“答案”按鈕，答案將消失。
可以自由接線，參照電路圖可以進行自由接線，如果不會可以點擊提示，鼠標點擊任何一個接線熱點另外的一端熱點會閃爍顯示。
（7）通電運行：以仿真實訓方式實現。通電后，可按照操作步驟按下相應開關，即可直觀地觀察到電路的運行情況，同時配合模擬真實場景的聲效，達到仿真的效果。
以上模塊內容所展現形式必須與本項目說明一樣，星號部分必須滿足所給出的模塊內容一致或優于此要求，現場必須演示星號部分內容。
四、技術指標
1、工作電源：三相五線380V±10%，50Hz2、整機容量≤1KVA
3、人身安全保護功能，具有漏電保護裝置。
4、環境濕度：-30℃~40℃
5、相對濕度：≤85%（25℃）
6、工作臺，1200×600×1500mm
7、除濕機：
| 型號 | 重量KG |
適用面積 （㎡） |
功率 | 電源 | 除濕量/天 | |
| 定制 | 63 | 120-240 | 2700W/13A | 220V50HZ | 152升（6升/h/7寸彩色動態 |
五、實驗臺配置
| 名稱 | 數量 | 單位 |
| 漏電開關4P+N-10a | 2 | 個 |
| 450電壓表 | 1 | 個 |
| 電流表3A | 3 | 個 |
| 按鈕 | 6 | 個 |
| 指示燈-16AC/220v | 6 | 個 |
| 旋鈕 | 2 | 個 |
| 繼電器-24V | 6 | 個 |
| 配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口 | 1 | 套 |
| 工作臺，1200×600×1500mm (內置1臺：配置三菱FX2N32R的升級版三菱FX2N3U-32主機，，配套PC/PPI編程電纜 | 1 | 套 |
| PLC下載線 | 1 | 根 |
| 觸摸屏下載線 | 1 | 根 |
| 屏-PLC通信線 | 1 | 根 |
| PT100模擬電位器 | 4 | 個 |
| 制冷實物配件 | ||
| 除濕機 | 1 | 套 |
六、實驗實訓項目
1、可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；2、配套溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行進行采集、實時監控等實訓；
3、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能
4、遠程控制實訓；
5、網絡的安裝及設置實訓；
6、觸摸屏實訓
7、觸摸屏和PLC通信使用
8、除濕系統工作原理
9、除濕系統空氣調節運行工況實驗
10、型除濕系統機組電氣電路應用
11、觸摸屏的應用
12、制冷系統工作原理
13、濕度傳感器的應用
14、除濕系統故障實訓
15、溫除濕模式應用操作
16、調溫除濕模式應用操作
17、升溫除濕模式應用操作
18、自動除霜應用操作
