全工況多功能型除濕系統實訓裝置
全工況多功能型除濕系統實訓裝置,調溫除濕機系統實驗臺采用冷凍式空氣除濕原理，將空氣冷凍至露點以下，再除去冷凝后的水分，咨詢熱線13122891392 ...
訂購熱線：021-66581511
中人教儀廠是專業生產全工況多功能型除濕系統實訓裝置，調溫除濕機系統實驗臺_學校教及配件的廠家,生產的全工況多功能型除濕系統實訓裝置，調溫除濕機系統實驗臺_學校教品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：全工況多功能型除濕系統實訓裝置

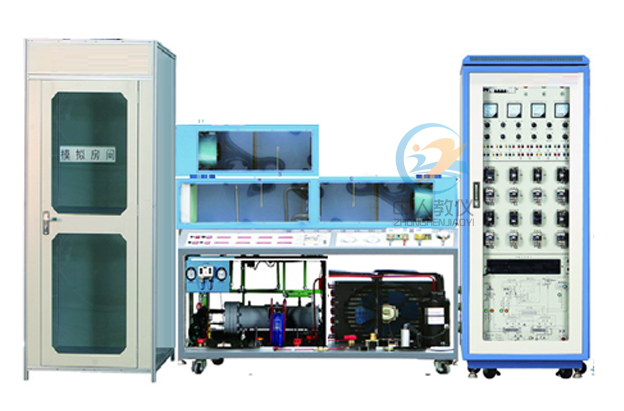

ZRLR-CS全工況多功能型除濕系統實訓裝置
一、概 述
1、調溫除濕機系統實驗臺是采用冷凍式空氣除濕原理，將空氣冷凍至露點以下，再除去冷凝后的水分，最常見的方式有：風道式除濕。2、處理系統，并配置壓縮機、第1風冷冷凝器、第2風冷冷凝器, 第1蒸發器、第1蒸發器,電磁閥和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉風道路式除濕機的空氣處理過程，并得到熱工測量和計算的基本訓練。本裝置適用于“制冷空調原理及應用”、“制冷空調技術”、“建筑電氣控制技術”等課程的實驗教學。
3、調溫除濕機用蒸發器來給空氣降溫除濕，并回收系統的冷凝熱，彌補空氣中因為冷卻除濕時散失的熱量，是一種高效節能的除濕方式，已經廣泛應用于國防工程、人防工程、煙草及石化行業、地鐵車站、航天領域凈化工程、實驗室、電訊器材室、檔案室、食品房、制藥或膠片車間、特種玻璃制造、糧食、木材等的除濕干燥和高濕空間的除濕與溫度控制等有除濕要求的場所。而我國氣候類型多樣，大部分地區冬夏溫差大，熱/冷/濕負荷隨時間變化明顯，傳統的除濕干燥系統不能很好的滿足實際的需要。
4、調溫除濕機是提供一種可以在不同室內、外溫度下對室內進行供熱、制冷和除濕以滿足室內溫濕度要求的調溫調濕方法及其設備，可以提高除濕調溫系統的性能，擴大除濕調溫系統的適用范圍。
二、技術性能
輸入電源：單相三線 AC220V±10% 50Hz工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
制冷劑：R22
裝置容量：＜2.5kVA
重 量：100kg
外形尺寸：300cm×70cm×130cm
三、裝置特點
1、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護2、直觀性好：裝置直觀展示了全工況多功能型除濕系統空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
3、除濕機的內循環：通過壓縮機的運行→排氣口排出高溫高壓的氣體→進入冷凝器冷卻→變成低溫高壓氣體→通過毛細管截流→變成低溫低壓的液體→通過蒸發器蒸發吸熱→回到壓縮機變成低溫低壓的氣體。如此循環往復。
4、除濕機的外循環：在正常開機的情況下→通過風機的運行→潮濕的空氣從進風口吸入→經過蒸發器→蒸發器將空氣中的水份吸附在鋁片上→變成干燥的空氣→經過冷凝器散熱→從出風口吹出。
5、調溫除濕機是提供一種可以在不同室內、外溫度下對室內進行供熱、制冷和除濕以滿足室內溫濕度要求的管道式調溫調濕方法及其設備，
6、運行模式多：管道式調溫除濕機具有降溫除濕、調溫除濕、升溫除濕、制熱、自動除霜等運行模式。
7、調節范圍大：由于管道式調溫除濕機具有多種不同的運行模式，從降溫除濕到制熱運行，提高了系統的制冷、制熱、除濕的調節范圍，能夠滿足不同冷/熱/濕負荷的需求。
8、調節精度高：管道式調溫除濕機在通過運行模式轉換來調節制冷量、制熱量和除濕量，在每種運行模式下，還可以調室外換熱器的風機轉速(風冷型換熱器)和水泵轉速(水冷型換熱器)來調整室外換熱器和室內換熱器之間的熱量分配，對系統的制冷量或制熱量進行微調，以提高溫濕度的調節精度。
9、適用范圍廣：由于管道式調溫除濕機具有多種運行模式，能夠實現較大范圍的制冷/制熱/除濕的調節范圍，室外換熱器可以采用風冷或者水冷等形式，能夠在不同地區使用，以滿足全年運行冷/熱/濕負荷的要求，以實現對空氣溫濕度的控制。
10、自動控制：根據室內溫濕度的設計要求，實時檢測室內的溫濕度、室外溫度和系統的運行狀態，根據室內溫濕度的變化和室外溫度條件，自動轉換系統的運行模式，以保證室內的溫濕度要求和系統安全運行。
四、配置及功能
1、控制臺：采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。2、交流電源:單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3、測量儀表4-20MA溫濕度傳感器2只，為了能夠直觀地讀數，將各組溫濕度信號取出溫度測量范圍為：-40℃～+120℃;濕度測量范圍為：0%～100%
4、真空壓力表2只（精度2.5級）：量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
5、控制儀表:壓力控制器1只:實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
6、空氣處理機組：空氣處理機包括粗效過濾器、、表冷器、加和離心風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）
7、風冷制冷機組：由2匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成, 第1風冷冷凝器、第2風冷冷凝器, 第1蒸發器、第1蒸發器,電磁閥和風管等真實部件.
8、除濕系統控制系統，由數據采集模塊，傳感器，電磁閥控制系統。控制柜和輔助電氣。
9、觸摸屏：彩色7寸國內知名品牌
五．實驗項目
1、全工況多功能型除濕系統工作原理2、全工況多功能型除濕系統空氣調節運行工況實驗
3、全工況多功能型除濕系統機組電氣電路應用
4、觸摸屏的應用
5、制冷系統工作原理
6、濕度傳感器的應用
7、全工況多功能型除濕系統故障實訓
8、溫除濕模式應用操作
9、調溫除濕模式應用操作
10、升溫除濕模式應用操作
11、制熱模式應用操作
12、自動除霜應用操作
六．配置表
| 名稱 | 單位 | 數量 | |
| 配電控制柜，網絡式機柜 | 套 | 1 | |
| 2P帶漏電開關 | 只 | 32A | |
| 保險 | 臺 | 1 | 32A |
| 450V電流表，30A電流表 | 個 | 1 | 6L2 |
| 按鈕 | 套 | 7 | 自鎖不帶燈 |
| 開關電源:為控制系統提供電源 | 套 | 1 | Q100.:提供+24V.+5V |
| 中間繼電器 | 套 | 7 | 24V |
| 交流接觸器 | 套 | 11 | 220V |
| 12位接線端子 | 套 | 2 | |
| 通信線模塊 | 只 | 1 | |
| 實驗操作指導書 | 套 | 1 | |
| 10K傳感器 | 只 | 6 | |
| 控制模塊 | 臺 | 1 |
|
| 4-20MA溫度傳感器 | 個 | 2 | |
| 4-20M濕度傳感器 | 個 | 2 | |
| 中央空調初效過濾網 | 個 | 1 | 370*340*20MM |
| 壓縮機（2P） | 臺 | 1 | |
| 第一蒸發器 | 只 | 1 | |
| 第二蒸發器 | |||
| 第一冷凝器 | |||
| 第二冷凝器 | |||
| 儲液器2P | 個 | 1 | |
| 電子膨脹閥 | 只 | 1 | |
| 高低壓表 | 只 | 2 | |
| 模擬客房 | 套 | 1 | 鋁木結構裝有四個輪子，方便移動，門使用有機玻璃，提高實用性 |
| 組合式風柜 | 套 | 采用PV板材制作，保溫效果好，不會結露， | |
| 送風機 | 個 | 1 | 300MM,風量2800/S |
本文鏈接：http://www.hzjhznkj.comhttp://www.hzjhznkj.com/product/1136.html
文章來源：www.hzjhznkj.com??? ?編輯：中人教儀廠??? ?時間：2019-11-21 17:23
