機械創意拼接組裝集合實驗臺,自動生產線考核實驗裝置

一、技術要求
1、實驗項目
1)平面連桿機構14種
2)凸輪機構7種
3)定軸齒輪機構2種
4)2K-H周轉輪系1種
5)擺線針輪機構1種
6)棘輪機構4種
7)槽輪機構2種
8)不完全齒輪間歇?jiǎng)幼鳈C(jī)構1種
9)確定孔與軸的協作類型及基準制，選用加工精確度等級。
10)測繪零部位件圖及裝配圖。
11)擬定零件加工工序技藝路線及裝配工序技藝過程。
2、基礎構造

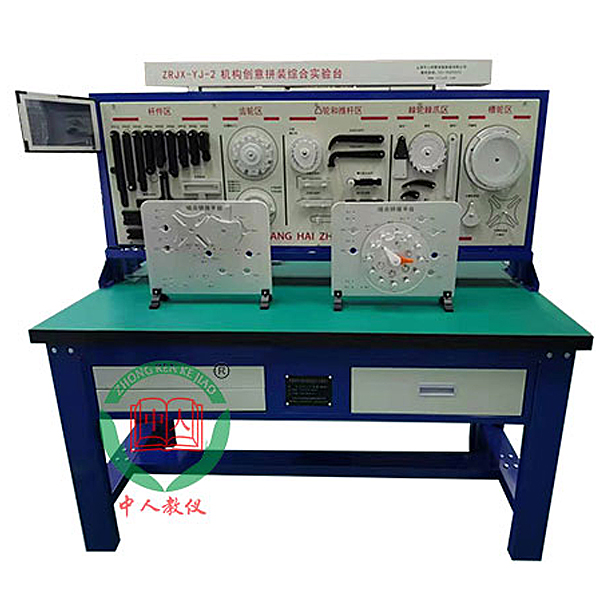

實驗臺：由機架模型塊、機構零部位件模型塊、作業臺模型塊、標準件模型塊、工量具模型塊等含有概括。實驗桌和掛架應用優質冷作鐵板經鈑金加工而成。主要零部位件掛在掛架上，作業臺上置10吋平實操實操操作面板顯露器1臺，可顯露實操各機構搭接拆卸裝配過程和使用方法。
3、主要功能
主要用來機械原理機械創新設計等課程開設的機構集合創新及其拼接組裝、擬真實驗,經過實物機構裝配，深入對機構含有概括原理及動作特別點的認識，確定孔與軸的協作類型，選用加工精確度，測繪零部位件圖，裝配圖，擬定加工工序技藝路線，裝配工序技藝過程，培養學生機構綜合設計能力及工程實踐動手能力。實驗臺提供的備品備件可完成不少于32多種機構動作方案的拼接組裝實驗。
4、技術功能數值
1）作業臺桌：長1600mm、寬650mm、高800mm，有2個抽屜。
2）掛架：長1600mm、高600mm，零部位件分五個單元配掛。
3）機構零部位件模型塊由鋁制制而成，
分為：桿件類、齒輪類、凸輪和推桿類、棘輪棘爪類、槽輪類、其他件。
4）機架模型塊：由演示板集合套件、搖把集合套件含有概括，演示板上可組裝各類型平面機構，并演示機構中構件的相對動作；搖把集合套件是由手提供驅動力，推動機構動作。




機械創意拼接組裝集合實驗臺,自動生產線考核實驗裝置

一、概 述

該實驗裝置是按照各職教高教學校培訓學生光機電一體化控制課程課程課程理論、職業能力考核和競技比賽的實際需要研發生產的、符合自動化教學與實踐的光機電一體化實驗裝置。該實驗裝置囊括了機電一體化等專業學習掌控把握掌控把握掌控把握中所涉及的機械、傳動、氣動、傳感器、plc、變頻調動速度、人機界面HMIHMIHMI、組網通訊等豐富的電氣控制技術，是專門為職業技術院校、技工學校、職業技術學校、職業教育培訓機構等而設計的經經經典型的機電一體化培訓設備。適合于機械制造及其自動化、機電一體化、機械電子工程、電氣工程及自動化、自動化工程、控制工程、計算機數值數值數值控制技術等教學和培訓。它提升學生動手能力和實踐技能而設計的實用性很強的實驗設備，是機電一體化專業教育培訓的理想設備。

二、特 點

實驗系統由五個單元含有概括，分別為：供料單元、輸送單元、加工單元、裝配單元和分類單元，控制系統選用西門子plc實行控制，設定有良好的柔性控制，即每單元各有一套PLC控制系統單獨控制，在基礎單元模型塊培訓完成以后，又可以將相鄰的兩個單元、三個單元…直至五個單元連在一起，學習掌控把握掌控把握掌控把握復雜系統的控制、編程、裝配和調動測量試驗技術。

三、技術功能數值參考規格

1、交流ACACAC電源：三相五線 AC 380 V±10% 50Hz；

2、溫度（℃）（℃）（℃）：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外觀尺寸：長×寬×高=1980mm×960mm×1500mm；

4、整機功耗：≤1.5 kVA；

5、安全保障功能：實驗臺桌面應用高絕緣、高強度、耐高溫的高密度板。設定有接地保護、漏電保護功能，安全性符合相關的國標標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線。

四、實驗項目

1、有機融合了機械技術（含有概括氣動技術）、傳感器技術、交流ACACAC電機變頻調動速度和電機驅動控制、觸摸屏技術、PLC控制及通信互聯網等技術，體現了現代制造業生產過程的特征。

1）供料單元的裝配與調動測量試驗的實驗；

2）加工單元的裝配與調動測量試驗的實驗；

3）裝配單元的裝配與調動測量試驗的實驗；

4）分揀單元的裝配與調動測量試驗的實驗；

5）輸送單元的裝配與調動測量試驗的實驗；

6）自動生產線控制的裝配與調動測量試驗的實驗；
