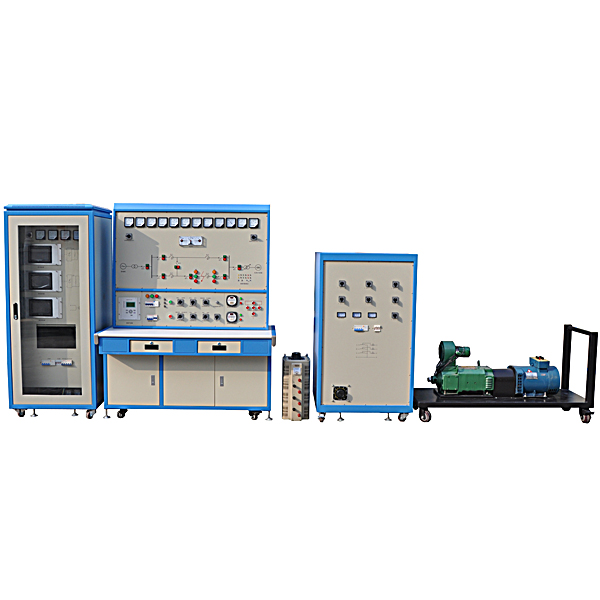

該平臺由五部分含有概括：同步發電機組、機組控制儲物儲物儲物柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。對發電廠中常用的自動裝置、發電廠監控、電力系統運行、繼電保護等教學內容實行實操、測量試驗和試驗。裝置應用固定式構造。本實驗平臺適用來高校、中專、技校電力、電氣、自動化類各專業相關課程的實驗與實驗，也可用來電力行業對從事發電人員的培訓。

二、 特 點

1、多功能一體化綜合型實驗裝置，充分展示現代電能發電、并網、傳輸全過程。

2、實驗平臺主要設備：實驗臺、控制儲物儲物儲物柜、發電機組、三相可調負載等。

3、控制儲物儲物儲物柜含有概括三大部分：微機準同期裝置、微機勵磁裝置、微機調動速度裝置。

4、可開展完整的電力實驗內容：發電機組的起動與動轉、同步發電機勵磁控制、同步發電機準同期并列運行、系統平穩性實驗、單機帶負荷實驗、系統并網實驗等多達二十幾類實驗。

5、微機裝置人機交互界面應用大容量（KV）（KV）（KV），高清晰的7吋彩色觸摸屏，能就地就地就地實時顯露系統的電壓（V）（V）（V）、電流（A）（A）（A）、頻率、無功等各項電氣功能數值，全觸摸屏功能數值設定與指令實操，人機友好互動，可菜單中文顯露，圖文并茂。

6、微機裝置應用DSP+CPLD高端芯片：為適用實驗平臺控制系統的需要，應用高功能、高精確度工業控制32位定點DSP控制器，用系統完成數值處置整理，功能更強大，算法更靈活，能夠適用大計算量、運算速度高的要求；CPLD是一種復雜可編程邏輯器件，應用計算機數值數值數值輔助設計技術把設計生成的數值文件配備裝備裝備進芯片內部的靜態數值存儲器（SPAM）來完成，設定有可重復編程性，可以靈活配備裝備裝備硬件邏輯電子線路，降低了PCB板的空間和復雜度，提升運行可靠性。將DSP+CPLD集合并應用來實驗平臺控制中，加以改進的控制算法和硬件構造，使整個控制系統達到快速性、精確性和平穩性的要求。

7、人工智能與自適應PID控制：為完成發電機轉動速度及輸出電壓（V）（V）（V）的精確、平穩、安全的調動，消除控制過程中的振蕩情況，本裝置將常規PID控制器與自校正算法相集合并運用人工智能系統使其在系統狀態改變的每一時刻自動調動PID功能數值，讓控制過程時刻處于最優狀態。

8、模型塊化插接式控制器：核心控制器應用模型塊化插接式設計，主控單元、AD、DA、數字IO、顯露等單元相互單獨模型塊化，各模型塊經過總線實行連接，保證控制系統的可靠性、靈活性和可維護性。

電力系統綜合實驗裝置,電工電子電拖及自動化技術綜合實驗裝置

一、設備基礎簡介：
要求裝置有機地融合了電工、電子、電力拖動、plc、變頻器等實驗內容，配備裝備裝備裝備多塊可自由集合的實驗箱式掛式模型塊件，完成了教學資源共享，一機多用；創造性地把教學管理、教學圖紙文檔實驗指導書及實驗指導書、教案、實驗、認證、考核融于一體，大大節省實驗用房、減少管理人員，經濟效益顯著，其是高等院校、中專、技術、職業學校及各類培訓鑒定機構新建、改建實驗室的理想實驗設備。
二、功能特別點
1、安全功能高：實驗屏上380V交流ACACAC輸出處設定有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流（A）（A）（A）超過設定值，系統即警報并切斷總電源，保證設備安全。配備裝備裝備裝備漏電保護裝置，經過啟動停止按鈕控制實驗臺作業電源。
2、測量儀表精確度高，應用數字化，符合現代測量發展方向。
3、綜合性強：使電工、電子、電力拖動、plc、變頻調動速度多門學科有機集合在一個實驗臺上，能按工廠現場實操規程實行小型工程設計實驗。
4、實驗的深度和廣度按照需要可作靈活的調動，裝置應用箱式掛式模型塊件式構造，更換便捷，并可自由集合，適用不一樣的實驗要求，添加部位件即可拓展功能或研發新的實驗項目。
5、實驗臺構造合理、功能優越、配套完整，按照弱電和強電配備裝備裝備不一樣的實驗連接線及相應的插頭座，使用安全、可靠。
三、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5%  50Hz
2、溫度（℃）（℃）（℃）：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）（KV）（KV）：＜1.5KVA
4、重量（kg）（kg）（kg）：220Kg
5、外觀尺寸：1600mm×700mm×1500mm
四、配備裝備裝備及功能
電工實驗臺主要應用實驗屏、實驗箱式掛式模型塊件、實驗桌等到含有概括。
（一）實驗屏
  實驗屏為鋼制雙層亞光密紋噴塑構造，鋁塑實操實操操作面板，為實驗箱式掛式模型塊件提供交流ACACAC電源、直線DC穩壓電源、恒流源、函數信號發生器（含有概括頻率計）、測量試驗儀表及實驗器件等，具體功能如下：
1、控制及交流ACACAC電源部分
（1）提供三相固定380V交流ACACAC電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流（A）（A）（A）型電壓（V）（V）（V）型漏電開關開啟后由啟動和停止按鈕控制實驗臺作業電源。設定有警報和復位功能。
（2）提供一相0～250V/2A連續可調交流ACACAC電源一路（配備裝備裝備裝備一臺0.5KVA一相調壓器）。同時經整流環節可得一組0-240V連續可調直線DC電源，有表指示輸出電壓（V）（V）（V）值。
（3）提供～220V插頭座2只，為外部儀表器具提供作業電源。
（4）配備裝備裝備裝備實驗用250V/30W日光燈管及支撐架一套。
2、直線DC電源部分
（1）雙路恒流穩壓電源，二路輸出電壓（V）（V）（V）均為0-30V，內置式繼電器自動換檔。多圈電位器連續調動，使用便利。輸出最大電流（A）（A）（A）為1.5A，設定有預設式限流保護功能，輸出有0.5級數字電流（A）（A）（A）表、電壓（V）（V）（V）表指示，電壓（V）（V）（V）平穩度10-2，負載平穩度10-2，紋波電壓（V）（V）（V）5mv。
（2）低壓直線DC穩壓電源：+5V，+24V、±12V設定有短路保護功能。
（3）恒流源：一路0-500mA連續可調恒流源，配備裝備裝備有數字式直線DCmAmAmA毫安表指示輸出電流（A）（A）（A），設定有輸出開路、短路保護功能。
