孔系加工展示實驗臺,純電動車電源管理實驗臺

車銑刀具集合認識實驗展示架
一、刀具展示架基礎要求
1、應用雙面掛板構造，掛板尺寸長≥1200mmX寬1000mm；一面為車加工刀具展示，另一面為機械夾固刀片車刀和銑加工刀具展示；
2、掛板固定在展示架上，展示架下設四個帶剎車的萬能轉向輪，便利展示架的位移和換面轉動；
3、整體尺寸為長≥1200mm×高1800mm×寬400mm，全部刀具均固定在掛板上：

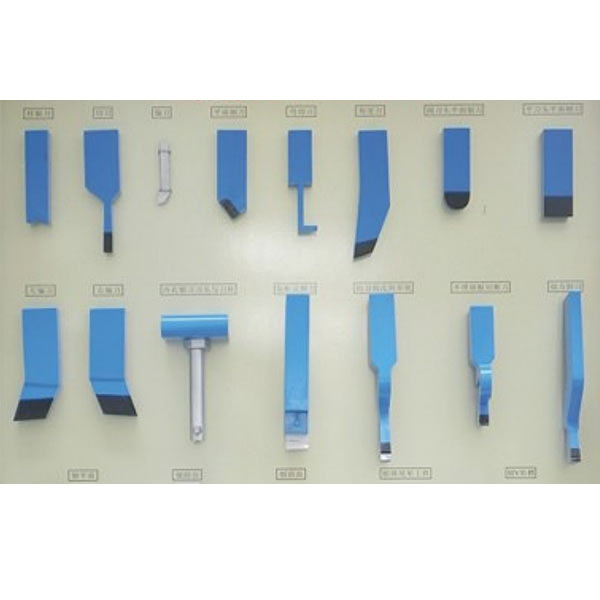

（1）車刀
切斷刀、左偏刀、右偏刀、彎頭車刀、直頭車刀、成形車刀、寬刃精車刀、外螺紋車刀、端面車刀、內螺紋車刀、內槽車刀、通孔車刀、盲孔車車刀、左手車刀、右手車刀、圓鼻車刀，配不銹鋼模仿工件與其相應加工方法相配。
（2）銑刀
圓柱形銑刀、面銑刀、立銑刀、三面刃銑刀、角度銑刀、鋸片銑刀、T形槽銑刀、鍵槽銑刀、燕尾槽銑刀、成形銑刀、尖齒銑刀、鏟齒銑刀、球頭銑刀，以上刀具均應用實物刀具，標明各類型刀具名稱，配相應的加工設備圖片。
（3）刀具總數不少于100把。




孔系加工展示實驗臺,純電動車電源管理實驗臺

一.設備簡介

選用新能源車輛 磷酸鐵鋰 動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部位件之間的連接控制關系、裝配位置和運行功能數值，以及高壓系統安全注意事項，并培養學生對磷酸鐵鋰動力電池包(BMS)故障解析和處置整理能力。適用來理解與檢驗電動汽車的動力電池功能數值實行就地就地就地實時監控、故障診斷、SOC估算、短路保護、絕緣檢驗測量試驗、充放電控制、均衡等功能，并經過CAN總線的方法與帶CAN通訊的車載充電機實行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實驗實驗。

二.功能特別點

1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部位件含有概括構造和邏輯控制關系。

2.各主要部位件裝配在實驗臺上，電氣連接方法與實車相同，可以便利拆卸，讓學生在拆卸裝配連線過程掌控把握高壓系統零部位件拆卸裝配要點和安全保護。

3.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電機CAN通訊，經過BMS控制車載充電機作業，估算SOC(荷電狀態)等。

3.1設定有單體電壓（V）（V）（V）數值收集、總電壓（V）（V）（V）數值收集、電流（A）（A）（A）收集、溫度（℃）（℃）（℃）收集。

3.2設定有完備的故障等級報警功能，含有概括電壓（V）（V）（V）、電流（A）（A）（A）、溫度（℃）（℃）（℃）等故障報警。

3.3設定有SOC估算功能。

3.4設定有充放電控制功能。

3.5設定有被動均衡管理功能。

3.6系統開關無源機械觸點。
