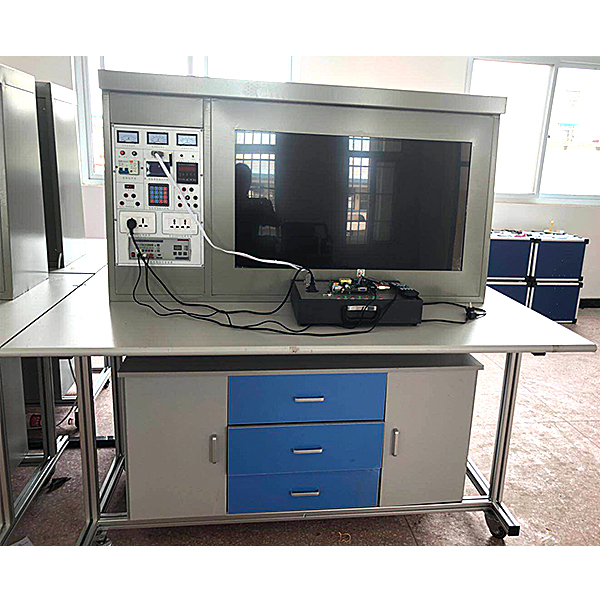

" 家電音視頻維修技能實驗考核裝置"是按照中華人民共和國勞動和社會保障部發布的《"家用電子設備維修工"職業技能實驗和鑒定設備技術規范》，按照職業教育的教學和實驗要求而研發的設備，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子設備原理與維修等課程的實驗教學。

二、技術功能

1.寫入電源：一相三線制AC220V±10% 50HZ

2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度＜85%（25℃）

3.整機容量（KV）（KV）（KV）：＜300VA

4.安全保護：動作電流（A）（A）（A）≤30mA、動作時間≤0.1s

5.外觀尺寸：160cm×80cm×135.5cm

三、系統含有概括

1、控制及交流ACACAC電源部分

（1）提供一相交流ACACAC電源、線間直接短路自動保護裝置。控制實驗臺作業電源。

（2）提供～220V插頭座1只，為外部儀表器具提供作業電源。

2、直線DC電源部分

（1）開關電源：+5V，+24V、12V 。

（2）彩色電視信號發生器：應用大規模可編程邏輯控制器和設定有像素級算法的高清晰度彩色信號源。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選用有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可經過 按鍵直接選用（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出連連連接口） 信號制式：PAL-D/K.

 ( 3)顯露圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵  ,12級階梯 ,  十字中心及顯露幅值  , 四階棋盤 , 彩色棋盤.

四.智能實驗考核系統

1、計算機數值數值數值可以監控1-126臺家用電器智能考核臺

2、已設定多個故障點。

3、設定有發卷功能

4、設定有收卷功能

5、設定有單臺和全部實驗臺清零功能

6、設定有自動檢驗測量試驗各家用電器考核臺的通訊聯機情況

7、可以生成學生個人成績單

8、可以對學生考核情況實行統計、解析

9、設定有進入系統密碼，進入系統后能夠修改密碼

液晶電視維修技能實驗裝置,通信系統實驗臺

本實驗箱是依據全國電子類統編教學圖紙文檔實驗指導書及實驗指導書《通信原理》和《通信原理實驗》的內容精心設計而成的綜合實驗系統。實驗內容充實、豐富、完整。板面圖示清晰，便利接線和測量試驗。

一、主要功能含有概括

1、提供直線DC穩壓電源±15V／0.5A；±6V／0.5A；±12V／0.5A，共六路。

2、CPU微處置整理器及電子線路連連連接口含有概括系統的總控制器

3、8位數碼管用來顯露系統的實驗狀態和成果

4、16個按鍵的薄膜鍵盤用來設定信號和實驗方法

5、用CPLD設計的多種數字信號產生電子線路

6、幀同步信號識別提取電子線路

7、偽隨機碼、特殊碼產生電子線路

8、低頻正弦波信號發生器

9、CPU微處置整理器及電子線路連連連接口

10、抽樣定理和脈沖調幅(PAM)電子線路模型塊

11、脈沖編碼調制(PCM)電子線路模型塊

12、增量調制(M)編譯碼電子線路模型塊

13、移相鍵控PSK解調接收和調制發送電子線路模型塊

14、HDB3碼形變換電子線路模型塊，有分時鐘、編碼、解碼三部分

15、FSK電力線載波通信電子線路模型塊

16、數字通信系統ADPCM時鐘、ADPCM寫入輸出、ADPCM接收、ADPCM發送電子線路模型塊。

17、用電安全與觸電急救虛擬擬真系統

系統應用二維與三維（3D）（3D）（3D）集合的虛擬畫面，教導學生用電的安全和急救方法，系統內設定有一相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，一相觸電分維修帶電斷線、維修插頭座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法應用應用3D虛擬擬真技術展示，經過渲染和潤色，使模型看起來與真實部位件一般無二，畫面逼真。經過實驗能夠對學生實行實驗室安全用電教育，提升學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處置整理電氣事故的實用實操措施，減少電氣事故的發生。

二、實驗內容

1、多種數字信號產生及形成實驗

2、幀同步信號識別、提取與解析實驗

3、偽隨機碼、特殊碼查看測量解析實驗

4、同步正弦波信號產生與應用實驗

5、CPU微處置整理器及電子線路連連連接口實驗

6、通信系統原理電子線路模型塊實操實驗

7、通信話路終端發送放大實驗

8、通信話路終端接收濾波器實驗

9、抽樣定理實驗

10、脈沖幅度調制（PAM）及系統實驗。
