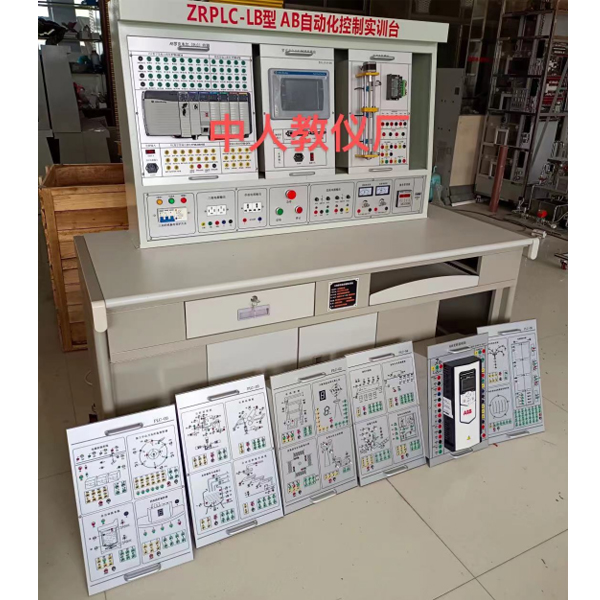

plc可編程控制器實驗裝置集可編程邏輯控制器、編程系統、擬真實驗教學系統、實驗模型塊、實驗實物、電氣實驗網孔板、電氣元件模型塊等于一體。在裝置上，可直觀地實行PLC的基礎指令實驗，多個PLC實際應用的模仿及實物控制實驗。裝置配備裝備裝備裝備的主機應用應用廣泛的AB5000系列可編程控制器，配套AB系列C網通信編程電纜、三相鼠籠異步電機，并提供實驗所需的+24V/1A、+5V/1A直線DC電源。

2.技術功能

1) 寫入電源：三相四線（或三相五線）～380V±10% 50Hz；

2) 作業環境：溫度（℃）（℃）（℃）-10～+40 相對濕度＜85%(25)；

3) 裝置容量（KV）（KV）（KV）：＜500VA；

4) 重 量：＜110Kg；

5) 外觀尺寸：1680mm× 750mm×1600mm；

6) 安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）、過載保護裝置。

3.實驗裝置的基礎配備裝備裝備及功能

1) 配備裝備裝備AB5000系列PLC主機，數字量I/O（32路數字量寫入、16路數字量輸出）、模仿量I/O (4路模仿量寫入、4路模仿量輸出）、C網通信連連連接口、以太網通訊連連連接口、C網通信編程電纜。

2) 實驗控制屏（鋼制雙層亞光密紋噴塑構造）：掛放實驗模型塊，內置滑槽，模型塊在實驗屏上可隨意移位；

3) 實驗桌：鋼木構造，桌面為防火燒燒燒耐磨損損損材料制作，設定有放置工量具抽屜、鍵盤托、顯露器擱板；

4) 網孔板：構造巧妙，實驗時電氣元件固定在網孔板上，省時省力，靈活快捷；


羅克韋爾PLC實驗裝置,施耐德PLC實驗裝置

一、設備基礎簡介：

  plc自動化控制實驗臺”是按照國家勞動和社會保障部職業技能鑒定中心為維修電工技師、技師的職業培訓與技能鑒定而研制的，它適合PLC可編程控制實驗教學及技師技能鑒定考核。

二、裝置特別點

1、本套系統含教師主站和學生從站實驗裝置，每套實驗裝置均由控制屏、實驗桌、PLC主機集合套件、通信模型塊等含有概括。

2、應用掛式模型塊件構造，設定有開關量、模仿量、控制對象等單元，能完成邏輯、模仿、過程、動作等的控制實驗教學。

4、裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠，同時控制屏還設定有定時器兼報警記錄儀，記錄實驗考核時間及誤實操次數。

三、技術功能

1、寫入電源：三相四線（或三相五線）～380V±10% 50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量（KV）（KV）（KV）：＜0.5kVA

4、重 量：100kg

5、外觀尺寸：1700mm×700mm×1650mm

6、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準

四、實驗裝置的基礎配備裝備裝備及功能

實驗裝置由控制屏、實驗桌、主機實驗集合套件、實驗模型塊、等含有概括。
