1.盤形凸輪機構:
(1)經過多媒體系統對凸輪機構的動作功能數值實行優化設計。
(2)實行8種盤形凸輪機構推桿動作規律的的實驗測量試驗與擬真。
2.圓柱凸輪機構:
實行兩種圓柱凸輪機構推桿動作規律的實驗測量試驗與擬真。
主要配備裝備裝備及技術功能數值:
1.盤形凸輪4個(8種動作規律) ;
2.推桿升程h=15;
3.光柵角位移傳感器1個5V/1000P /轉;
4.直線位移傳感器1個線性誤差<0.5%;
5.圓柱凸輪1個(2種動作規律) ;
6.帶減慢速度器的直線DC電機功率（W）（W）（W）90W;調動速度界限: 0~ 200r/min;
7.外觀尺寸:680x480x 720 mm;
8.重量（kg）65kg.
9.虛擬擬真教學系統

機械實驗安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實驗位置，機械對象周圍圓圈顯露了作業半徑，實驗過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。

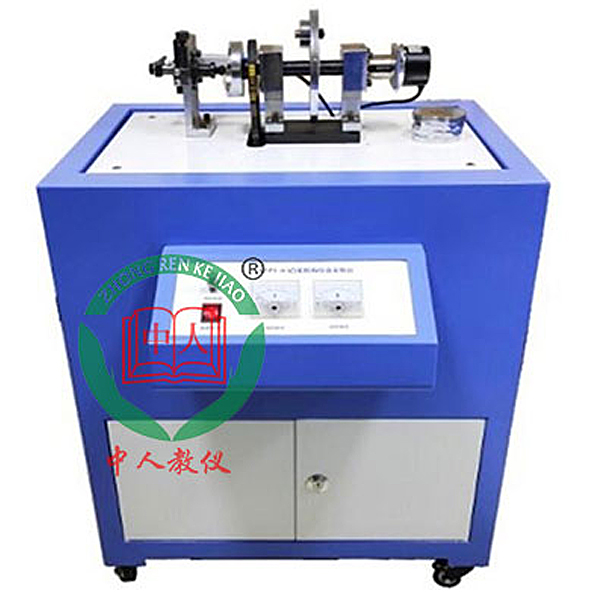

多種凸輪機構動態測量試驗實驗裝置,經經經典型機電設備集合實驗裝置

一、設備基礎簡介

本裝置是一種最為經經經典型的機電一體化設備，是為職業院校、職業教育培訓機構而研制的，它適合機電一體化、自動化等相關專業的教學和培訓。該裝置應用型材構造，其上裝配備裝備裝備有交流ACACAC伺服電機及驅動單元、步進電機及驅動單元、直線DC無刷電機及驅動單元、交流ACACAC電機及變頻調動速度單元、觸摸屏單元、plc及A/D D/A單元、傳感器及旋轉編碼器單元、皮帶輸送單元、滾珠絲杠單元、蝸輪蝸桿單元。應用工業元件，全部傳感器、執行器、控制器連連連接口開放，培訓內容含有：plc（數字量和模仿量）技術，傳感器及旋轉編碼器技術、直線DC無刷電機特性研究、步進電機特性研究、交流ACACAC伺服電機特性研究、特種電機控制技術、觸摸屏技術、位置及速度控制技術、機械傳動（皮帶傳動、滾珠絲杠傳動及蝸輪蝸桿傳動）技術、組態系統監控技術等。平面模型塊化構造，全部控制電機的接線開放，裝配尺寸完全一致，可做到電機互換，控制電平一致。

二、設備特別點

1. 本實驗裝置有機融合了機械、電氣、傳感器、交流ACACAC電機變頻調動速度、直線DC無刷電機控制、步進電機驅動控制、伺服電機驅動控制、能開展任務驅動的項目教學。

2. 整體構造應用開放式和拆卸裝配式，設定有明顯的動手拆卸裝配實驗功能，可以拆卸裝配到各零部位件及每顆細小的螺絲，能很好的服務于項目實驗教學；能按照不一樣的任務更換集合模型塊，設定有很強的重組性，使教學或競賽時可便利的選用需要的模型塊，非常適合廣大職業院校自動化技能實驗需求。

3. 用來教學，以作業過程為導向、工學集合的模式規劃教學活動，可完成多種工業現場環境下的技能培訓任務。

4. 該實驗考核裝置PLC模型塊I/O端子、變頻器接線端子、各常用模型塊接線端子，均應用安全型插頭座，使用帶安全插頭的實驗連接線實行電子線路連接；各指令開關、光電開關、傳感器和指示元件的電子線路經過端子排實行連接。插拔線連接電子線路與端子排連接電子線路相集合，既保證學生基礎技能的實驗、形成和鞏固，又保證電子線路連接的快速、安全和可靠。

三、技術功能

1. 寫入電源：三相四線（或三相五線）～380V±10%  50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：≤1.0kVA

4. 構造尺寸：1200mm×800mm×840mm

5. 安全保護：設定有漏電保護，安全符合國家標準

四、實驗內容

1.觸摸屏實驗

Ø 觸摸屏與PLC之間的通訊實驗

Ø 觸摸屏監視電機的運行狀態和控制電機的運行功能數值

Ø 運用觸摸屏做交互式人機介面

Ø 基于觸摸屏→PLC→數字伺服（步進驅動）方法的運行彎彎彎曲線組態顯露控制

Ø 基于觸摸屏→PLC→交直線DC電機方法的運行彎彎彎曲線組態顯露控制
