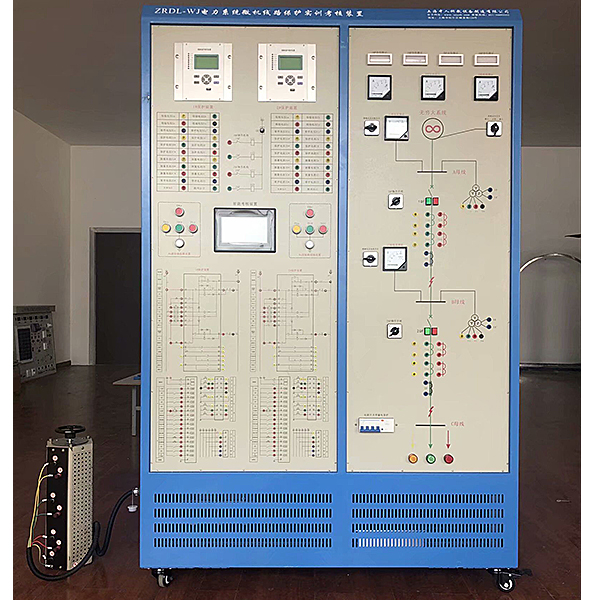

本裝置應用現代電力工程中廣泛應用的微機線路保護裝置，配備裝備裝備有電源、兩段輸電線路、互感器、智能故障設定考核等模型塊。本裝置主要完成保護裝置特性測量試驗、接線、整定、運行等方面的實驗。可用來電力行業培訓，也可用來高等院校、中專技校相關專業學生實驗的考核。

智能型故障設定與大屏幕液晶答題器：

實操單元

實操單元電子線路板（與顯露屏一體）、鍵盤。

實操單元應用多重保護設計；雙電源直線DC 12V 寫入； 128X64LCD 顯露；8 路開關量報警寫入，最多 48 路繼電器控制；實操單元可以不聯網實行脫機考核；可以自動評定分數；有報警時顯露屏提醒。

主要有以下實操功能：

學生入口：學生解除故障時使用，可以查詢考核剩余時間。

教師入口：設定故障、. 解除全部故障、設定考核時間、修改登錄密碼、設定設備號。教師入口需要登錄密碼。

分數查詢：查詢學生的當前得分情況。

學號查詢：查詢教師經過計算機數值數值數值設定的學號。

設備號查詢：查詢本機設備地址，每個實操單元有唯一的設備地址。

考核時間開始：用來教師設定完畢考核時間后，考核開始倒計時。

二、 實驗考核項目

1. 基礎實驗項目

（1） 模仿系統正常﹑最大﹑最小運行方法

（2） 模仿系統短路

（3） 微機保護裝置基礎功能試驗

（4） 微機無時限電流（A）（A）（A）速斷保護

（5） 微機定時限過電流（A）（A）（A）保護

（6） 微機帶時限電流（A）（A）（A）速斷保護

（7） 階段式電流（A）（A）（A）保護

（8） 運行方法對保護感知度的影響及感知度校驗

（9） 電流（A）（A）（A）電壓（V）（V）（V）連鎖保護

微機線路保護實驗裝置,電子技能流水線實驗裝置

一、基礎簡介：

該實驗臺是按照廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀表器具設備配備裝備裝備標準》及各類院校職業教育的教學和實驗的迫切要求而研制。學生經過具體的實踐流程實操，既能學會一般電子設備的工序技藝設計知識，同時經過電子設備的制作，掌控把握基礎實操技能：安全實操、元件及其封裝的識別；元件的裝接、焊接、調動測量試驗、故障排除。讓學生在校期間就有貼近工業現場的實際實操實驗，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程實驗目的。

二、特別點

1、通用性強：即可經過實驗臺的編制含有概括多種設備生產流水線，完成設備的電子工序技藝實驗，也可單臺單獨作為電子技能實驗使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實驗、可作手工焊接實驗、SMT焊接實驗、電子裝配實驗、整機裝配維修實驗等。

3、功能齊全：提供穩壓電源、交流ACACAC低壓電流（A）（A）（A）、函數發生器、蜂鳴器、多路插頭座、調壓器等，為電子設備的測量調動測量試驗和研發新設備提供豐富的資源。裝配日光燈照明、看板（用來夾圖紙文檔實驗指導書）、儀表器具架、工量具架。

4、創新性：提供多種電子元件和電子設備裝配工量具，不但能鍛煉學生的裝配調動測量試驗技能，還可以在現有設備的基礎上實行二次研發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。

5、配套實驗圖紙文檔實驗指導書豐富：每塊所提供的實驗板全部有元件表單、裝配圖、指導書，完成學生對認識、設計、焊接、調動測量試驗、整機檢修等多種技能工序技藝的實驗。

三、技術功能

1、寫入電源：一相三線220V±10%50Hz。

2、輸出電源：

1）直線DC穩壓電源：二路0-30V穩壓直線DC電源輸出，內置式繼電器自動換檔，多圈電位器連續調動，最大輸出電流（A）（A）（A）2A，設定有預設式限流保護功能，數字顯露電流（A）（A）（A）電壓（V）（V）（V）；

2）低壓交流ACACAC電源輸出：3V、6V、9V、12V、15V、18V、24V交流ACACAC輸出、電流（A）（A）（A）2A；

3）函數發生器：輸出正弦波、三角波、方波、頻率界限5Hz-550KHz；頻率有表指示；

4）單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5）音頻功率（W）（W）（W）放大器：內置喇叭，音頻可調，在調動測量試驗中可作信號尋跡使用。

3、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃

4、裝置容量（KV）（KV）（KV）：＜500VA

5、外觀尺寸：1200mm×750mm×2000mm
