透明模具拆卸裝配實驗裝置,摩托車發動機解剖運行實驗裝置

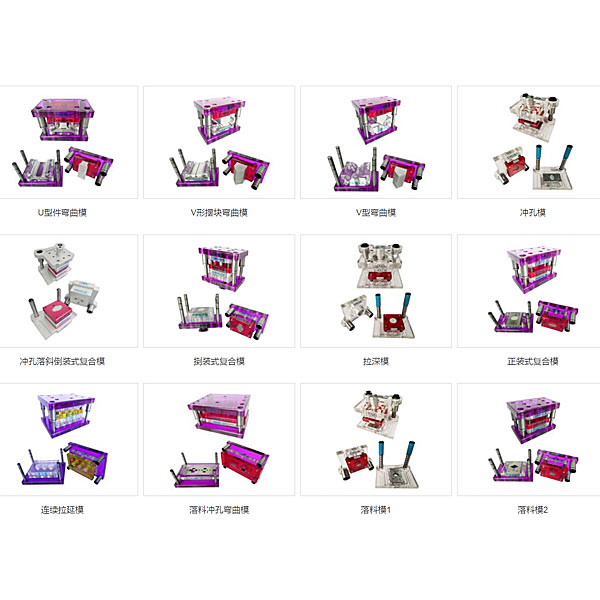

透明拆卸裝配實驗模具系列-沖壓模具

1	沖孔模 XSTMFZCM-001 150×150mm	1套	用模具沿封閉線沖切板料沖下的部分為廢料,封閉線外是設備. 沖壓1孔，料帶運用四處擋料銷定位。
2	落料模 XSTMFZCM-002 150×150mm	1套	用沖模沿封閉輪廓彎彎彎曲線沖切,封閉線內是設備,封閉線外是廢料.用來制造各種形狀的平實操實操操作面板零件. 沖壓菱形工件，設備尺寸不小于35×30 mm，料帶運用擋料銷定位。
3	彎曲模 XSTMFZCM-003 150×150mm	1套	把板材料沿直線彎成各種形狀,可以加工形狀較復雜的零件。 以菱形工件作為導料，彎曲高度不小于10 mm，設備自動從凸模脫落。
4	正裝復合模 XSTMFZCM-004 200×150mm	1套	在模具同一位置上能完成幾個不一樣的沖裁工序的模具.正裝復合模,它的落料凹模在下模處,凸凹模裝在上模處.不適用來多孔制件的沖裁沖壓菱形工件，料帶運用擋料銷定位。
5	倒裝復合模 XSTMFZCM-005 200×150mm	1套	模具同一位置能完成幾個不一樣的沖載工序的模具.倒裝復合模,它的落料凹模在上模處,凸凹模裝在下模處,適用來制件平直度要求不高的厚板制件,實操便利.安全,適用來多孔制件的沖裁.沖壓菱形工件，料帶運用擋料銷定位。
6	拉伸模 XSTMFZCM-006 150×150mm	1套	把板材料毛坯成形成各種開口空心工件的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外觀定位,拉深后冷沖件從凸模上托出,凸凹模全部裝備有頂出裝置。 拉伸小鋁蓋，拉伸深度不小于8 mm，設備尺寸不小于35 mm，模具帶有壓邊構造，并而而而且調動非常便利。
7	連續拉延模 XSTMFZCM-007 200×150mm	1套	制品首次拉深無法成形,需要多次拉延的模具。該模具用帶料一端順序拉延,直到最后一次拉延時才將制件由帶料上沖落。 拉延帶有凸緣的小鋁蓋，拉伸深度不小于8 mm，設備尺寸不小于20mm，第一次拉延深度不小于2 mm，模具帶有壓邊構造，并而而而且調動非常便利。
8	多工位級進模 XSTMFZCM-008 200×150mm	1套	多工位級進模是精密高效,長壽命的模具.它適用來冷沖小尺寸,薄料,形狀復雜和大批量生產的冷沖零件. 該模具為落料、沖孔、彎曲級進模，毛料由定位銷和擋料銷全程定位，為90度彎曲，尺寸不小于20×15×10 mm。
9	V型翻板彎曲模 XSCZFZCM-009 150×150mm	1套	該模具為避免材料滑動，在定模部分高有兩塊翻板。當凸模壓下時，翻板隨材料彎轉，定位板必須與材料接觸，所成型的零件精確度較高。V型零件尺寸不小于30×20×10 mm。
10	圓管沖模 XSCZFZCM-010 150×150mm	1套	該模具需將平坯料一次彎成圓管形零件。定模有兩件活動凹模由頂板托住，當凸模將材料壓下時，模型塊相向轉動，將材料彎成圓形。凸模上升時，已彎成圓管零件就套在其上，隨之上升。圓型零件尺寸不小于Ф17×30 mm.。
11	型滑塊沖模 XSCZFZCM-011 150×100mm	1套	該模具需將平坯一次彎成兩內側角度小于90°的零件。模具定模部分需有兩個滑塊，平坯放在定位板上，當凸模下降時，平坯先被 彎成∪型 ，凸續繼下降，滑塊開始動作將∪形兩側向內彎成所需角度。型零件尺寸為45×30×20 mm。

透明模具拆卸裝配實驗裝置,摩托車發動機解剖運行實驗裝置

一．設備簡介
本實驗系統以摩托車發動機實物機械總成為基礎，解剖關鍵部位，剖面涂不一樣顏色，突出構造層次，可對手動輸油泵實行原理與構造展示。
適用來各類型院校及培訓機構對摩托車發動機構造課程課程課程理論和維修實驗的實驗教學需要。
二．主要用途
1．適用來各類型院校及培訓機構對摩托車發動機原理與構造展示教學需要。
2．適用來摩托車職業技能鑒定考核的需要。
3．適用來摩托車發動機的構造與原理認識、拆卸和裝配提供標準參照物等教學需要。
三．構造含有概括
摩托車發動機機械總成（含有總成、內外附件等）、減慢速度式電機、位移式的裝配底座等、臺架實操說明書等附件。
四．功能特別點
1．電機驅動發動機，動態模仿發動機工況。
2．實行摩托車發動機的原理與構造展示。
3．解剖關鍵部位，剖面涂不一樣顏色，突出構造層次。
3．配套裝配底座。
5．裝配底座應用鋼性構造焊接，臺架表面應用烤漆工序技藝。
4．配套使用指導書及實驗指導書。
五．外觀與顏色
設備外觀：400×300×250mm (長×寬×高)
裝配底座顏色：7032（用戶可選用各種顏色）
六．制造工序技藝
1.設備底座架
1.1鋼性構造焊接
1.2冷板成形（厚1.5mm）
1.3表面應用亞光灰噴塑工序技藝，厚度0.3mm.
2. 膠墊
2.1防震膠墊
2.2防震膠墊與底座用M6*4螺絲固定。

常見問題：

1、如果我要購買透明模具拆裝實訓裝置_摩托車發動機解剖運行實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的透明模具拆裝實訓裝置_摩托車發動機解剖運行實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開透明模具拆裝實訓裝置_摩托車發動機解剖運行實訓裝置的發票，您需要提供開票資料。

3、你們的透明模具拆裝實訓裝置_摩托車發動機解剖運行實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
