電子燃油噴射系統實驗裝置,plc綜合實驗臺

一、設備簡介

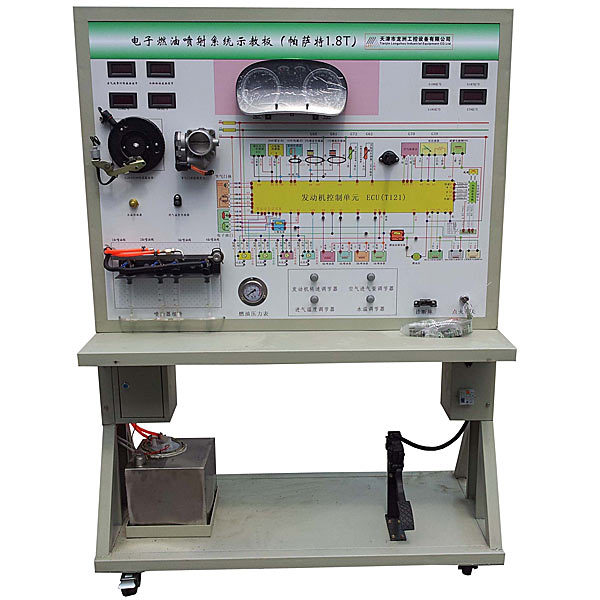

該設備應用發動機電子燃油噴射系統實物制作，充分展示電子燃油噴射系統的含有概括構造和作業過程。
適用來學校對發動機燃油噴射系統課程課程課程理論和維修實驗的教學需要。
二、功能特別點
1.真實可運行的發動機燃油噴射系統，充分展示燃油噴射系統的含有概括構造和作業過程。轉動曲軸位置信號輪，可分別演示電子燃油噴射作業過程。
2.示教板實操實操操作面板應用耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖與作業原理示意圖；學生可直觀對照電子線路圖和實物，認識和解析電子燃油噴射系統的作業原理。
3.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗電子燃油噴射系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
4.示教板裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統實行讀取故障碼、清除故障碼、讀取數值流等自診斷功能。
5.示教板實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴塑工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面，便利放置圖紙文檔實驗指導書、檢驗測量試驗儀表器具等。
6.示教板作業應用普通220V交流ACACAC電源，經內部電子線路變壓整流變換成12V直線DC電源，無需蓄電池，減少充電的麻煩，12V直線DC電源有防短路功能。
7.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。




電子燃油噴射系統實驗裝置,PLC綜合實驗臺

（一）、基礎簡介

1、實驗臺集plc、模仿實驗對象、擬真系統、組態系統于一體。適合PLC可程控制實驗教學及技師技能鑒定考核

2、每套實驗裝置均由控制屏、實驗桌、PLC主機集合套件、通信模型塊、實驗?zāi)Ｐ蛪K等含有概括。

3、應用掛式模型塊件構造，設定有開關量、模仿量、控制對象、總線通信等單元，能完成邏輯、模仿、過程、動作等的控制實驗教學。

4、裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠，同時控制屏還設定有定時器兼報警記錄儀，記錄實驗考核時間及誤實操次數。

5、安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）保護裝置，安全符合國家標準

（二）、技術要求

1、控制屏

1.1、交流ACACAC電源控制單元

寫入電源三相五線制（～380V±10%  50Hz），交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時設定有漏電警報指示及警報復位。提供三相五線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。

1.2、定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，設定有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或?qū)嵅馘e(cuò)誤所造成的漏電警報次數。

1.3、直線DC電源、直線DC電壓（V）（V）（V）/電流（A）（A）（A）表、邏輯電平輸出及指示等

直線DC電壓（V）（V）（V）：0～15V可調輸出；直線DC電流（A）（A）（A）：0～20mA可調輸出；直線DC數字電壓（V）（V）（V）表/電流（A）（A）（A）表：電壓（V）（V）（V）表測量界限0～200V、寫入阻抗為10MΩ、精確度0.5級，電流（A）（A）（A）表測量界限0～200mA、精確度0.5級；同時設定有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直線DC24V繼電器、信號變換座若干。

2、實驗桌

實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板；設定有帶鎖抽屜，用來放置工量具及圖紙文檔實驗指導書，下方設定有儲物儲物儲物儲物柜放置模型塊和實驗實驗連接線、電腦桌聯體設計，造型美觀大方。

3、主機實驗箱式掛式模型塊件集合套件：(SIMATIC S7-300）

CPU314-2DP，24VDC供電帶PROFIBUS-DP主從連連連接口；含PROFIBUS-DP互聯網通信；配套PC/PPI編程電纜。

4、相關系統
