自動變速器翻轉實驗臺,創意齒輪綜合加工實驗臺

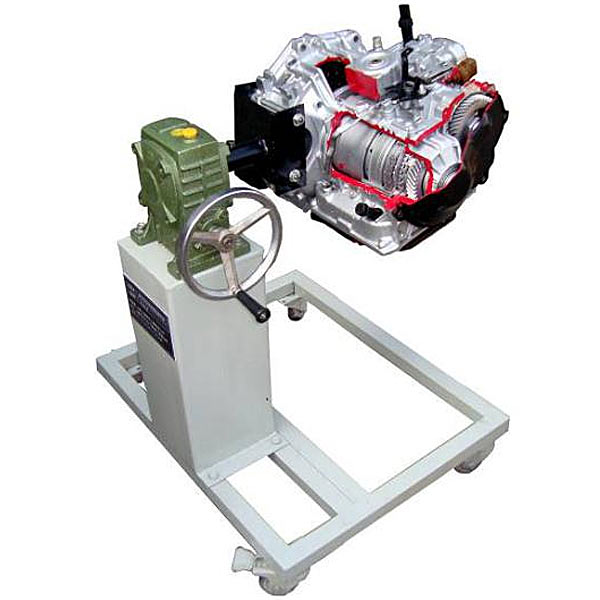

（1）應用自動變速器總成，并裝在專用翻轉架上。
（2）可使變速器旋轉隨意角度，并能隨意位置鎖止，便利學生從不一樣的角度實行拆卸和裝配。
（3）下部放置接油盤，便利小零件或螺絲的集中放置。
（4）翻轉架應用了高強度的鋼構造焊接，表面經噴涂工序技藝處置整理。翻轉架下部帶有自鎖腳輪，可位移。
（5）外觀尺寸：1000×600×1100mm(長×寬×高)
基礎配備裝備裝備(每臺)

序號	名       稱	規格型號	單位	數量
1	解剖自動變速器總成	翻新，可自備	套	1
2	翻轉架(帶自鎖腳輪裝置)	950×680×850mm(長×寬×高)	臺	1

自動變速器翻轉實驗臺,創意齒輪綜合加工實驗臺

一、實驗項目：
1、插齒滾齒一體機傳動原理創新解析。
2、插齒滾齒一體機構動作解析（測測測繪制作作作機構動作簡圖用計算傳動比）。
3、齒輪切制實驗：學生可分別用插齒、滾齒加工方法切制蠟制毛坯三種齒數的標準、正變位、負變位齒輪共9種。
4、比較解析標準齒輪、正變位齒輪、負變位齒輪的加工特別點。比較解析根切齒輪和不根切齒輪的齒形特別點。
5、機械傳動裝置的裝拆實驗。
6、機械功能數值（齒輪功能數值、尺寸公差及形位公差）測量實驗。
二、基礎構造：
1、機械基礎傳動解析實驗裝置架外觀尺寸（長×寬×高）：1000×760×1320mm，材料應用：2mm冷軋鐵板，表面處置整理：分色噴塑。
2、實驗臺平實操實操操作面板外觀尺寸（長×寬×高）：1000×580×20mm，材料應用：2mm冷軋鐵板，表面處置整理：陽極氧化（黑色）。
3、實驗裝置由多種基礎的傳動機構含有概括，如圓柱齒輪機構、圓錐齒輪機構、蝸桿蝸輪機構、螺旋齒輪機構、直線動作平面連桿機構、平行四邊形連桿機構、螺旋傳動機構以及鏈傳動、滑鍵協作等。含有概括插齒機床與滾齒機床的傳動系統，形成互相協調聯動的范成動作、切削動作 、進給動作、讓刀動作。
三、主要功能：
1、實驗裝置將插齒機和滾齒機合為一體。
2、實驗裝置能分別用插齒和滾齒方法加工三種齒數的標準齒輪、正變位齒輪和負變位齒輪共9×2種，其中含根切齒輪。可供學生查看插齒、滾齒全過程，各條傳動路線運行情況及特別點，范成法加工漸開線齒廓的形成過程。
3、全部傳動機構全部敞開可視。
4、可以用來漸開線齒廓切制原理實驗、機械傳動裝置裝拆實驗、機械功能數值測量實驗等。

常見問題：

1、如果我要購買自動變速器翻轉實訓臺_創意齒輪綜合加工實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的自動變速器翻轉實訓臺_創意齒輪綜合加工實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開自動變速器翻轉實訓臺_創意齒輪綜合加工實訓臺的發票，您需要提供開票資料。

3、你們的自動變速器翻轉實訓臺_創意齒輪綜合加工實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
