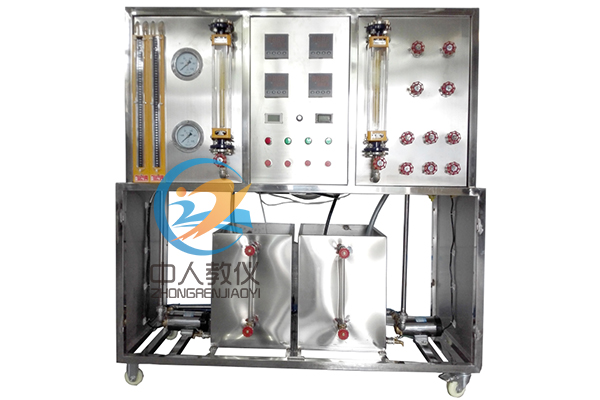

換熱器綜合實驗臺
實驗目的
了解板式、列管及套管換熱器的構造特點及傳熱性能的差別。掌握各換熱器性能測試方法，了解影響換熱器性能的因素。
加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
掌握流體流速、流量、壓力、溫度等參數的測量技術。
主要配置
設備電加熱總功率：≦6.0KW，加熱溫度：≤80℃。溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
外形尺寸：1200×600×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
換熱器綜合實驗臺配置清單
| 名稱 | 單位 | 數量 | 規格型號 | 特點 |
| 輸入電源 | 套 | 1 | ZR | 三相AC380V±10% 50Hz，功率6.5KW |
| 套管式換熱器 | 套 | 1 | ZRLTZ-BD | 換熱面積0.21m2 |
| 板式換熱器 | 套 | 1 | ZRLTZ-BD | 換熱面積0.56m2 |
| 列管式換熱器 | 套 | 1 | ZRLTZ-BD | 換熱面積0.36m2 |
| 冷、熱水防腐水泵 | 套 | 1 | 120W | 流量： 20L/min ，揚程：12m |
| 冷、熱水轉子流量計 | 套 | 1 | 熱水流量量程：16—160L/h，冷水流量量程：40—400L/h。 | 二臺并聯 |
| 冷、熱水不銹鋼原水箱 | 套 | 1 | 容積：80L | 原水箱：304 不銹鋼材質，（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定） |
| 熱水箱 | 套 | 1 | 容積：60L | 304不銹鋼材質，（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。 |
| 順、逆流調節閥門組 | 套 | 1 | ZRLTZ-BD | 調節流體的順逆流方向 |
| 測試壓力表 | 套 | 1 | ZRLTZ-BD | 測試阻力 |
| 差壓計 | 套 | 1 | ZRLTZ-BD | U型 |
| 萬能信號輸入巡檢儀 | 套 | 1 | ZRLTZ-BD | 用于模擬信號輸入 |
| 電流表 | 套 | 1 | ZRLTZ-BD | 測試裝置電流 |
| 電壓表 | 套 | 1 | ZRLTZ-BD | 測試裝置電壓 |
| 臺架 | 套 | 1 | ZRLTZ-BD | 采用不銹鋼 |
| 控制屏 | 套 | 1 | ZRLTZ-BD | 用于安裝儀表 |
技術參數
| 序號 | 名稱 | 規格/參數 | 數量 |
| 1 | 換熱器綜合實驗臺 | 包括不同類型的間壁式換熱器，冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調節閥門組，加熱功率由固態調壓模塊無極調節，萬能信號輸入巡檢儀顯示溫度，電流表，電壓表，不銹鋼臺架及控制屏等。 | 1套 |
（1）須用不同類型的間壁式換熱器；
（2）可對各換熱器進行性能測試；
（3）可進行影響換熱器性能的因素實驗；
（4）可進行順流和逆流兩種流動方式換熱器換熱實驗。
1.5主要技術參數要求
1.5.1 過程控制綜合實驗設備：至少具備儀表控制實驗、DDC控制實驗、上水箱雙容液位解耦控制等實驗功能，系統組態軟件與硬件配套。
1.5.2 綜合傳熱性能實驗臺：能夠準確地測定傳熱系數K，設備穩定性良好，相同條件下傳熱系數重復測試的數值之間偏差＜5%。
1.5.3 換熱器綜合實驗臺：換熱器須有三種（套管式換熱器、板式換熱器、列管式換熱器）；水泵流量≥20min/L，揚程≥12m；測溫系統：精度≤±0.5℃。
