實物電梯安裝與拆裝調試考核實訓設備
實物電梯安裝與拆裝調試考核實訓設備,電梯部件拆裝實訓裝置電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。 ...
中人教儀廠是專業生產實物電梯安裝與拆裝調試考核實訓設備，電梯部件拆裝實訓裝置及配件的廠家,生產的實物電梯安裝與拆裝調試考核實訓設備，電梯部件拆裝實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p> 常見問題： 1、如果我要購買實物電梯安裝與拆裝調試考核實訓設備、電梯部件拆裝實訓裝置，是否有安裝、培訓服務呢？ 答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。 2、你們的實物電梯安裝與拆裝調試考核實訓設備、電梯部件拆裝實訓裝置是否能開增值稅專用發票？ 答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開實物電梯安裝與拆裝調試考核實訓設備、電梯部件拆裝實訓裝置的發票，您需要提供開票資料。 3、你們的產品都是自己生產的嗎？都有什么產品資質？ 答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
本文關鍵詞：實物電梯安裝與拆裝調試考核實訓設備

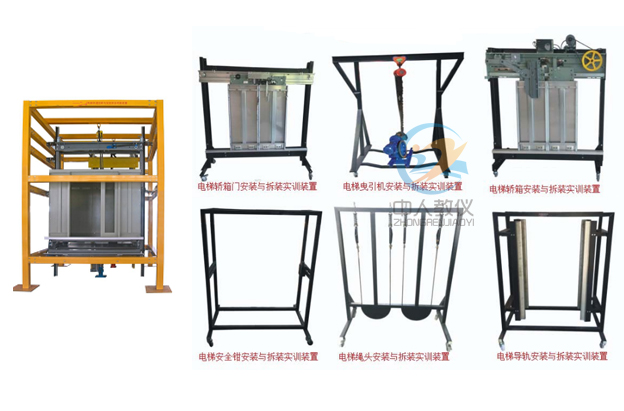

ZRDT-102C實物電梯安裝與拆裝調試考核實訓設備
一、設備要求
1、電梯部件拆裝實訓裝置實訓支架：采用全鋼精加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
序號
配置名稱
規格（長×寬×高）
單位
數量
1
電梯導軌安裝與調整實訓設備
長：≥1500mm
寬：≥1100mm
高：≥1700mm
套
1
2
電梯繩頭套錐安裝與調整實訓設備
長：≥1500mm
寬：≥1100mm
高：≥1700mm
套
1
3
電梯曳引機安裝與調整實訓設備
長：≥1500mm
寬: ≥1100mm
高：≥1700mm
套
1
4
電梯安全鉗安裝與調整實訓設備
長：≥1500mm
寬：≥1100mm
高：≥1700mm
套
1
5
電梯轎廂門安裝與調整實訓設備
長：≥1500mm
寬：≥1100mm
高：≥1700mm
套
1
6
電梯廳門安裝與調整實訓設備
長：≥1500mm
寬：≥1100mm
高：≥1700mm
套
1
7
電梯轎廂安裝與拆裝調試實訓設備
能滿足電梯轎廂安拆調試考核實訓要求
長：≥1500mm
寬：≥1100mm
高：≥2400mm
套
1
8
電梯導軌垂直度測量儀（選配）
測量范圍：≥0.5m/s
準確度：﹤±1%
保存測量次數：≥100組
電源：交流220V
驅動電機最高轉速：≥3000rpm
套
1
9
電梯限速器測試儀（選配）
測量范圍：≥0.5m/s
準確度：﹤±1%
保存測量次數：≥100組
電源：交流220V
驅動電機最高轉速：≥3000rpm
套
1
10
實訓工具
能夠滿足電梯安拆調試的常用工具
套
1
11
實訓指導書
實物電梯組件安裝拆解調試內容
份
1
二、設備具體配置
產品概述：
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構：
1、拆裝式鋼支架，外表經磷化噴塑處理。
2、電梯導靴；
3、T89導軌尺寸：89mm×62mm×16mm，長度2000mm×2條；
4、導軌壓板
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目
導軌的安裝。
導軌的校正。
電梯導軌國家相關標準的應知。
導靴、導軌架等典型零、部件的裝配。
2 電梯繩頭套錐安裝與調整實訓設備
產品概述：
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構：
1、拆裝式鋼支架，外表經磷化噴塑處理。
2、繩頭組合：
鋼絲繩繩頭組合8mm自鎖式繩頭組合
鋼絲繩繩頭組合10mm自鎖式繩頭組合
鋼絲繩繩頭組合13mm自鎖式繩頭組合
3、電梯專用鋼絲繩：
電梯專用鋼絲繩8mm
電梯專用鋼絲繩10mm
電梯專用鋼絲繩13mm
4、電梯鋼絲繩漲緊輪/漲繩輪裝置/直徑240/直徑320/軸承6201/6002
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目：
1、“插接法”的繩頭組合方法實訓；
2、“金屬套接法”的繩頭組合方法實訓；
3、“錐形套筒法”的繩頭組合方法實訓；
4、“自鎖緊楔形繩套法”的繩頭組合方法實訓；
5、鋼絲繩國家相關標準的應知。
3 電梯曳引機安裝與調整實訓設備
產品概述
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構:
1、拆裝式鋼支架，外表經磷化噴塑處理。
2、電梯曳引機；
3、手拉葫蘆0.5噸，3m米；
4、曳引機安裝支架；
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目：
曳引機的安裝、調試實訓；
減速箱的安裝、調試實訓；
曳引輪的安裝、調試實訓；
電磁制動器的安裝、調試實訓；
機座的安裝實訓；
VVVF電梯控制技術實訓。
4 電梯安全鉗安裝與調整實訓設備
產品概述：
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構：
1、拆裝式歐標鋁型材支架，外表經磷化噴塑處理；
2、漸進式安全鉗；
3、電梯導靴；
4、T89導軌尺寸：89mm×62mm×16mm；長度2000mm×2條；
5、導軌壓板；
6、轎廂架（折彎型）；
7、電梯方形油盒通用方油杯集油盒導軌潤滑；
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目：
安全鉗的安裝、調試實訓；
限速機構的安裝、調試實訓；
緩沖器裝置的安裝、調整；
保護裝置的安裝、調整；
電梯電氣安全保護系統的安裝、設計、調試。
5 電梯轎箱門安裝與調整實訓設備
產品概述：
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構：
1、采用優質方管鋼焊接噴塑處理加工而成，外表經磷化噴塑處理；
2、中分變頻電梯門機總成：
中分進口變頻異步門機，標配進口變頻器，開門寬度600mm，門機板長度1250mm，掛板孔距：275mm，松下門機變頻器、適用電機輸出0.4kw、額定輸出電流2.1A、額定輸出容量1.0kVA；
3、中分電梯門刀；
4、電梯鋁地坎/轎門門60鋁地坎，電梯專用轎門鋁合金地坎，寬度60mm；
5、微科紅外線光幕/917A61，長度：1000mm；
4、電梯轎門：1200×305mm，2扇
產品工藝：
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目：
按轎廂門裝配圖裝配；
轎箱門的安裝、調試實訓；
自動開門機的安裝、調試實訓；
門套的安裝、調試實訓；
轎門不能正常開、關的故障排除。
6 電梯廳門安裝與調整實訓設備
產品概述
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構
1、拆裝式歐標鋁型材支架，外表經磷化噴塑處理。
2、中分層門裝置總成，開門寬度800，包含導向管，重錘組件，小封包，三角鎖等，
3、電梯層門廳門鋁地坎：60mm;
4、電梯層門：1200×325mm,2扇;
產品工藝
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目
轎箱體的安裝、調試實訓；
電梯超載裝置的安裝、實訓；
電梯操縱箱的安裝、實訓。
7 電梯轎廂安裝與調整實訓設備
電梯轎廂安裝與調整實訓設備
產品概述
該設備是根據電梯安裝與維修教程要求進行設計。設備采用移動模塊式結構，配置了工業級電梯配件，能進行電梯廳門的安裝與調整、轎箱門的安裝與調整、安全鉗的安裝與調整、限速器的安裝與調整、曳引機的安裝與調整、導軌的安裝與調整級轎箱的安裝與調整、繩頭的安裝與調整等課程實訓，適用于職業院校、技工院校等進行電梯的安裝實訓。
組成結構
1、外表經磷化噴塑處理。
2、電梯導靴；
3、T89導軌尺寸：89mm×62mm×16mm；長度2000mm×2條；
4、導軌壓板；
5、中分變頻電梯門機總成；
中分三菱式變頻異步門機，標配松下變頻器，開門寬度600mm，門機板長度1250 mm，掛板孔距：275 mm進口松下門機變頻器、適用電機輸出0.4kw、額定輸出電流2.0A、額定輸出容量1.0kVA;
6、中分電梯門刀;
7、電梯鋁地坎/轎門門60鋁地坎,電梯專用轎門鋁合金地坎，寬度60mm;
8、微科紅外線光幕/917A61，長度：1000mm；
9、電梯轎門：1200×325mm,2扇;
產品工藝
1、實訓支架：采用優質方管鋼焊接噴塑處理加工而成，整體環氧聚塑噴涂，底腳裝有帶剎車的萬向輪，便于移動和固定。
2、電梯配件：采用工業級器件，部分機構按實際規格比例縮小設計，方便教學實訓。
實訓項目
廳門的安裝、調試實訓；
聯動機構的安裝、調試實訓；
門套的安裝、調試實訓；
廳門不能正常開、關的故障排除。
轎廂內照明裝置的安裝、實訓。
轎廂通風設備的安裝、實訓。
電梯保護電路、保護裝置的安裝實訓。
轎廂內、外通信設備的安裝、實訓。
電梯超載裝置的安裝、實訓。
電梯操縱箱的安裝、實訓。
緩沖器裝置的安裝、調整。
8 電梯導軌垂直度測量儀（選配）
產品概述
電梯導軌垂直度檢測儀是光、機、電集于一身的高精度激光儀器。它是由激光器、光學準直系統、自動補償系統、供電電源和電路系統以及包括專用卡具、調整手輪、圓水泡、外殼等機械部分所組成。它與數顯光靶或其它光靶組成一個完整的電梯導軌測量系統。
電梯導軌垂直度檢測儀是半導體激光器，波長為658nm，輸出光功率<1mw，屬于2類激光器，這類激光器可由眼睛對光的回避反應（包括眨眼）提供保護，完全符合中國國家標準《激光產品的輻射安全設備分類、要求和用戶使用指南》GB7247—1995的要求。也完全符合EN61010-1:2001 EN60825-1:1994+A1A2的歐洲標準，并通過了TUV安全使用的CE認證。產品是屬于安全的激光儀器，用戶無需擔心激光輻射的危害。
電梯導軌垂直度檢測儀采用直流3V電源，只需2節普通的5號電池即可連續工作35小時以上，既方便又安全。
電梯導軌垂直度檢測儀主機的主體與連接座之間可以作360°轉動，主體上標有0°、90°、180°、270°的刻度，連接座上有一個白色的標記點作為指針，指向對應的刻度值。用戶可以非常方便地對儀器的精度進行自檢，在實際應用測量過程中產生的測量誤差可通過轉動180°來消除。
電梯導軌垂直度檢測儀可供選擇的配置及精度等級，設置了不同的精度等級和配置，用戶可根據需要進行選擇，本公司還可根據用戶的特殊要求進行設計、制造。
電梯導軌垂直度檢測儀具有與電梯導軌牢固、方便的裝卡接口，配有安全繩以防儀器墜落，并設置了主機與三角架的安裝接口，以解決在其它場合的測量工作。
型儀器的主機重量1500g，便于攜帶。作為進行導軌垂直度和直線度的測量系統，顯然除了主機外，其接收裝置的性能將對整個系統的測量精度產生影響。JZC數顯光靶經過科學地設計，集光機電與一身。它是由卡尺、數顯游標、棱鏡、分劃板、托盤、激光指向器、專門的供電電源和電路系統以及專用卡具等機械部件組成，形成接收、發射激光兩個系統的多功能數顯光靶。
9 電梯限速器測試儀（選配）
產品概述
電梯限速器測試儀是根據電梯安全檢測的要求而研制開發的最新型便攜式現場測試儀器，適用于電梯限速器的現場測試以及電梯和限速器生產廠家在生產線上測試使用。
產品功能
1、可測量動作速度為0.5m/s-10m/s的各種限速器；
2、可測量含有電觸點開關的限速器在其開關動作時的限速器輪盤線速度；
3、能自動捕捉限速器的動作速度，并立即停止電機的轉動；
4、可自動打印出限速器的動作速度（包括電觸點開關動作時輪盤線速度），并可重復打??；
5、可選配不同轉矩（功率）的電機，以滿足各種限速器的檢測要求；
6、可設置日期和時間，有掉電記憶功能。
7、可存儲49140組測試數據和相關信息，并可實時查詢內存狀態。
8、主機數據和信息可通過計算機USB口導出到計算機中，并可通過專用計算機軟件進行數據管理。
9、液晶顯示，菜單化管理。
技術參數：
調速范圍：0.5m/s-10m/s（分段設定）；
測試時伺服加速度：≤0.02m/S2；
電機額定驅動力矩（3種可選）：1800克•厘米;3000克•厘米;6500克•厘米；
速度測量誤差：≤1%
電源：AC220×(1±10%)V，50×(1±2%)Hz；
