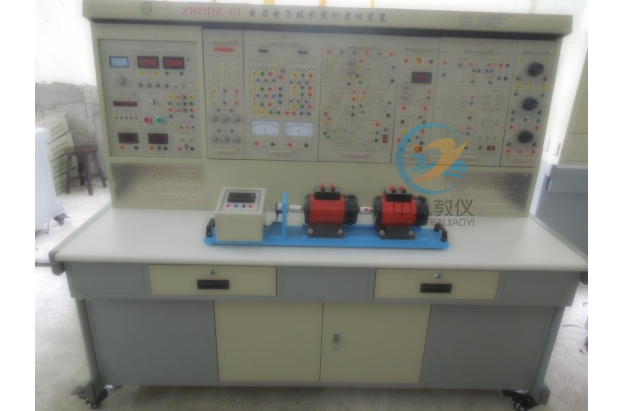

ZRDDZ-1電力電子技術實訓考核裝置

一、概述

電力電子技術實訓設備是根據《維修電工（高級）》（中國勞動社會保障出版社出版）培訓教材中關于電力電子與電氣傳動部分的技能培訓要求，吸收國內同類產品的優點，充分考慮了實訓室的現狀和發展趨勢，對原“電力電子技術及電機控制實訓裝置”在外形、功能上進行優化組合，精心研制而成。
電力電子技術實訓考核裝置,電力電子技術實訓設備

二、適用范圍

不僅涵蓋了各職業院校、高級技校所開設的《電力電子技術》、《直流調速系統》、《交流調速系統》、《電力拖動自動控制系統》等專業課程所要求的主要實訓項目，還可以用于對從業人員進行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。
三、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：175cm×70cm×152cm

三、適用范圍

本裝置涵蓋了各類院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實驗實訓項目。

四、技術性能

  1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
  2、工作環境: 溫度-10℃－+40℃　相對濕度＜85％（25℃）海撥＜4000m
  3、裝置容量：＜1.5KVA
  4、外形尺寸：175×72×162 cm

五、裝置的基本配備

1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1）交流電源（均帶有過流保護措施）
  提供交流電源：三相交流電 380V/5A
                三相交流電 220V/3A
  （2）高壓直流電源
       勵磁電源：220V（0.5A），具有輸出短路保護。
（3）指針式儀表：
交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;
(4)數字式儀表
1）真有效值交流數字電壓表一只：測量范圍0～500V,量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；
2）真有效值交流數字電壓表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示等功能，為交流調速系統提供電流指示；
3）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
4）直流數字毫安表一只：測量范圍為0～2000mA，三位半數顯，精度0.5級。
（6）人身安全保護體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接線及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（7）控制屏其它設施
控制屏正面大凹槽內，設有兩根不銹鋼管，可掛置實驗部件，凹槽底部設有3芯插座，掛箱的供電由這些插座提供。控制屏兩邊設有單相極220V電源插座及三相四極380V電源插座。
（8）3D仿真軟件
包括電工技能與實訓仿真教學系統共七大部分，即電工基本常識與操作、電工儀表、照明電路安裝、電機與變壓器、低壓電器、電動機控制和電工識圖，電子技能與實訓仿真教學系統共分四大部分，即電子產品制造技術、儀器儀表的使用、元器件識讀與檢測和綜合技能實訓形式上有多媒體演示動畫課件和自學型交互課件，視頻部分在大型的一流企業實景拍攝，所使用的設備與工藝流程，皆為生產車間現在正在使用的生產技術。特別是課件對操作情景的模擬，使瀏覽者在計算機旁即可學習到常用儀器的使用方法、注意事項，能夠身臨其境地感受到操作儀器的逼真效果。

　2、DK02實驗桌
    實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
   3、DQ03-1不銹鋼電機導軌、光碼盤測速系統及智能數顯轉速表（0-10V反饋）
   4、DQ27三相可調電阻（每組900Ω×2/0.41A）
   5、DK03晶閘管主電路
    提供12只5A/1000V的晶閘管，分成正、反橋兩組，，每只晶閘管均設有保護裝置，晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有帶鏡面精密指針式直流電壓表±300V一只，正反偏，精度1.0。級帶鏡面直流電流表±2A，正反偏，精度1.0級一只。和平波電抗器一組（0，100mH，200mH，700mH）。
   6、DK04三相晶閘管觸發電路
    提供三相觸發電路、功放電路等，與“DK03”配套使用。
   7、DK05 單相晶閘管觸發電路實驗
提供單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路及單相并聯逆變觸發電路共五種觸發電路。
8、DK07-1直流斬波電路
主要由斬波器觸發電路及斬波主電路兩大部分組成
9、DK06-2電機調速控制實驗（Ⅰ）
提供以下模塊：給定（帶數顯）、調節器I、轉速變換（FBS）、調節器II、反號器（AR）、電流變換（FBC），電壓隔離器（TVD）。其中調節器I和調節器II的比例增益由電位器調節。
10、DK06-1電機調速控制實驗（Ⅱ）
    提供以下模塊提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）、邏輯控制（DLC）。
11、DK07直流斬波實驗
    根據西安交通大學王兆安教授和黃俊教授主編的《電力電子技術》(第四版)中相關的直流斬波內容而設計的；提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525。可完成教材中降壓斬波電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
12、DK08給定及實驗器件
  提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管、24V電源及電感。
13、DK10可調電阻、電容箱
    提供耐壓AC100V的可調電容三組，調節范圍為0.1～11.37uF，0～999KΩ十進制可調電阻兩組。
14、DK11單相調壓與可調負載
提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
  15、DK12變壓器實驗
    提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路等模塊。
16、DK13功率器件驅動電路實驗箱
    主要是為完成新器件特性實驗提供驅動和保護電路，使學生了解電力電子新器件的驅動特性。主要包括電源、驅動電路、PWM波形發生器。
  （1）電源：為驅動電路提供電源，包括±5V、+20V、±15V直流電源。
  （2）驅動電路：包括MOSFET、IGBT的驅動電路。其中IGBT的驅動電路采用了專用芯片EXB841。
  （3）PWM波形發生器：由SG3525為核心的PWM波形發生器主要為新器件驅動電路提供PWM驅動波形；可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比頻率調節范圍4KHz～10KHz。
17、DK14單相交直交變頻原理
根據普通高等教育“九五”國家級重點教材，王兆安、黃俊主編的《電力電子技術》(第四版)的相關內容進行開發，用于展示交直交變頻原理，主要讓學生了解SPWM正弦波脈寬調制信號的形成方法，了解IGBT管專用集成驅動芯片的特點及其使用。能完成如下實驗項目：1、SPWM波形成的過程；2、交直交變頻電路在不同負載時的工作情況和波形，并研究工作頻率對電路工作波形的影響；3、IGBT管專用集成驅動芯片的工作特性。
18、DK22 單相調壓/調功電路
根據西安交通大學王兆安教授和黃俊教授主編的相關內容而設計的，實現單相交流調壓和交流調功的實驗內容。采用的電力電子器件為雙向晶閘管，在交流調壓實驗中采用由雙向觸發二極管構成觸發控制電路；在交流調功實驗中采用由555時基電路組成觸發控制電路。
19、DQ07-1直流發電機 （220V，240W）
20、DQ09直流并勵電動機 （185W，220V，1500r/min）
21、DQ10 三相鼠籠異步電動機（220V “Y”，120W，1420 r/min）
22、SY06實驗連接線：
根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

六、本裝置能開設的實驗項目

（一）電力電子技術實驗（晶閘管部分）
1）單結晶體管BT35觸發電路
2）鋸齒波同步移相觸發電路
3）正弦波觸移相發電路
4）單相半波可控整流電路
5）單相橋式半控整流電路
6）單相橋式全控整流電路及有源逆變電路
7）三相半波可控整流電路實驗
8）三相半波有源逆變電路
9）三相橋式半控整流電路
10）三相橋式全控整流及有源逆變電路
11）單相交流調壓電路
12）單相交流調功電路
13）三相交流調壓電路
14）單相并聯逆變電路實驗
（二）電力電子技術實驗（全控型器件特性部分部分）
1）單向晶閘管（SCR）特性實驗
2）門極可關斷晶閘管（GTO）特性實驗
3）電力晶體管（GTR）特性實驗
4）功率場效應管（MOSFET）特性實驗
5）絕緣雙極型晶體管（IGBT）特性實驗
6）門極可關斷晶閘管（GTO）驅動與保護電路實驗
7）電力晶體管（GTR）驅動與保護電路實驗
8）功率場效應管（MOSFET）驅動與保護電路實驗
9）絕緣雙極型晶體管（IGBT）驅動與保護電路實驗
（三）電力電子技術實驗（全控型器件典型線路部分）
1） IGBT（PWM）直流斬波電路實驗：
降壓斬波電路（Buck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost -Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗。
2） SPWM單相交直交變頻原理實驗。
3） DC/DC變換實驗。
（四）電力拖動自動控制系統部分
1.直流調速部分
1）晶閘管直流調速系統主要單元的調試
2) 晶閘管直流電機開環調速系統
3）轉速單閉環直流調速系統
4）電流單閉環直流調速系統
5) 轉速、電流雙閉環直流調速系統
6）邏輯無環流可逆直流調速系統
2.交流調速部分
1）雙閉環三相異步電機調壓調速系統

七、裝置的配置清單：

序號	名稱	數量	備注
1	電源控制屏	1件
2	實驗桌凳	1張
3	不銹鋼電機導軌、光電編碼器及數顯轉速表	1件
4	三相可調電阻（每組900Ω*2/0.41A）	1件
5	三相晶閘管主電路	1件
6	三相晶閘管觸發電路	1件
7	單相晶閘管觸發電路	1件
8	電機調速控制實驗（Ⅰ）	1件
9	電機調速控制實驗（Ⅱ）	1件
10	直流斬波電路實驗	1件
11	直流斬波實驗	1件
12	給定及實驗器件	1件
13	可調電阻、電容箱	1件
14	單相調壓與可調負載	1件
15	變壓器實驗	1件
16	功率器件驅動電路實驗	1件
17	單相交直交變頻原理	1件
18	單相調壓/調功電路	1件
19	直流發電機	1臺
20	直流并勵電動機	1臺
21	三相鼠籠異步電動機	1臺
22	配備兩種不同的實驗連接線及易損配件	1套
23	實訓指導書	1本
