一、概述
該系統是按照車站消防設備系統的基本結構，采用虛擬現實技術和三維仿真技術，構建逼真的車站消防報警系統FAS、氣體滅火系統及水消防系統，提供車站消防設備日常使用、火災工況處置等教學、實訓與考核功能。
系統由教學、實訓和考試系統三大部分組成。
教學系統構建三維虛擬車站消防設備和消防設備場景，以EST3型主機為例，通過平面和三維方式，結合多媒體展示介紹車站消防設備的結構、設備組成、設備日常操作使用、火災工況處置等教學功能。

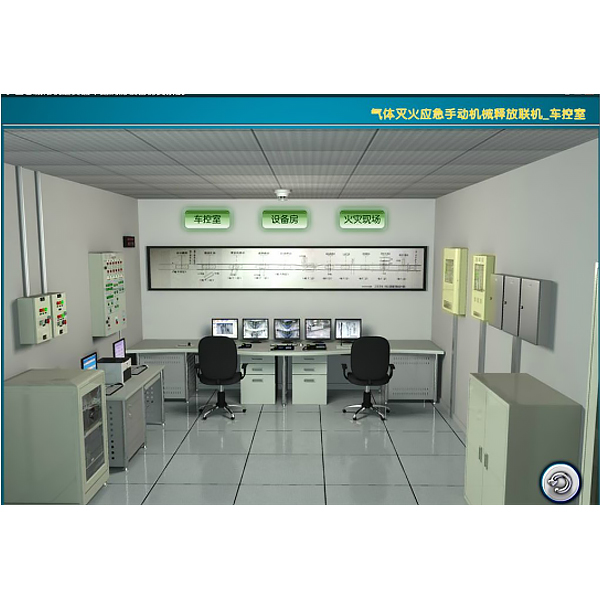

實訓系統在三維虛擬的火災現場、設備室、車控室等與消防設施有關的場景中，按照車站消防系統工作架構進行連接，以組為單位，每組中均包含車控室、設備室、火災現場，能獨立開展實訓，互不影響。
考試系統包括考試模塊和考試管理模塊。
其中考試系統的考試模塊在虛擬的消防設備上進行，考題應包括客觀理論題和操作題，并能進行自動評分。
考試管理模塊能進行題庫管理（操作題、客觀理論題）、卷庫管理、考生管理、派卷、考生成績以個人、班級等形式進行統計以及相應結果導出EXCE-報表等功能，教師應能對操作題、理論題的標準答案的編輯和修改。
虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，***終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，***終10項考核點選好后，提交確認，系統自動得出總分數以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器***初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
二、教學功能
1.FAS系統教學功能
1)FAS系統結構認知
2)FAS組成設備與功能（三維虛擬車站場景展示）認知
3)FAS報警主機控制面板認知
4)FAS報警主機顯示屏狀態認知
5)FAS系統的報警圖形化監視工作站CRT認知
6)自動報警認知
7)手動報警操作
8)火災報警處置流程認知
9)車站FAS系統日常巡視認知
10)車站FAS系統周期維護認知
2.氣體滅火系統教學功能
1)氣體滅火系統結構認知
2)氣體滅火系統組成設備（三維虛擬車站場景展示）與功能認知
3)氣體滅火報警主機控制面板認知
4)氣體滅火報警主機顯示屏狀態認知
5)氣體滅火控制盤控制面板認知
6)氣體滅火控制盤操作認知
7)氣體滅火系統探測報警
8)氣體滅火系統自動滅火
9)氣體報警滅火處置流程認知
10)氣體滅火控制盤手動釋放滅火
11)應急手動機械釋放滅火
12)誤動作或可用滅火器撲滅時的處置
13)車站氣體滅火系統日常巡視認知
14)車站氣體滅火系統周期維護認知
3.水消防教學功能
1)消火栓系統結構、組成設（三維虛擬車站場景展示）備及功能
2)水噴淋系統結構、組成設備（三維虛擬車站場景展示）及功能
3)滅火器使用
4)消火栓使用
5)水噴淋
6)車站水消防系統日常巡視認知
7)車站水消防系統周期維護認知
二、實訓功能
1.水噴淋自動模式實訓
2.水噴淋手動模式實訓
3.消火栓自動模式實訓
4.消火栓手動模式實訓
5.氣體滅火手動模式實訓
6.氣體滅火自動模式實訓
7.氣體滅火誤操作處置實訓
三、考試與管理功能
1.考試功能：
-學生登錄
-考生答題
-考生交卷
-自動評分
2.考試組織管理功能：
-題庫管理（理論題和操作題）
-卷庫管理
-派卷
-考生管理
-學生成績統計及成績EXCE-報表導出
3.操作題包括：
-消火栓滅火操作
-滅火器滅火操作
-氣體滅火應急操作
-手動啟動氣體滅火系統操作
-水噴淋泵應急起泵操作
-消火栓泵應急氣泵操作
-消火栓泵的應急停泵操作
