一、 產品概述

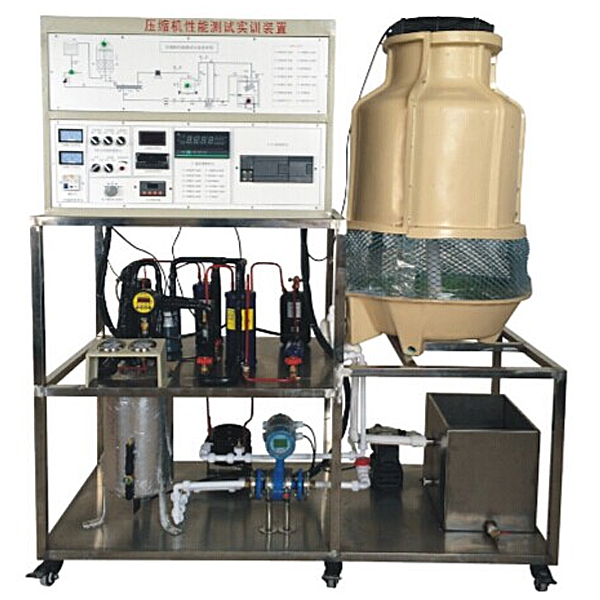

“智能型制冷壓縮機性能測試實訓裝置”以可編程控制器plc為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調節、試驗數據采集及試驗數據處理有手動和自動兩種方式。 適用于各院校制冷專業相關課程的教學實訓。
二、 系統特點
1. 由二套系統組成，一套為壓縮機測試系統，另一套是過冷度調節輔助系統
2. 系統工況的穩定采用PID控制算法和帶預測機制的智能控制算法控制
三、 技術性能
1. 輸入電源：三相四線 ～ 380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜40 00m
3. 裝置容量：＜5k VA
4. 制冷劑：R22
5. 第二制冷劑：R123
6. 制冷量：2.3kW
7. 重 量：100kg
8. 設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
四、 配置及技術性能
實訓裝置主要由控制臺、壓縮機測試系統、過冷度調節輔助系統、主機實訓模塊、溫度采集模塊、壓力變送器及流量傳感器等組成
1. 控制臺
(1) 交流電源
提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
(2) 安全保護體系
設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
(3) 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
2. 壓縮機測試系統
包含被測壓縮機、臥式殼管式冷凝器、冷卻塔、冷凝水循環水泵、視液鏡、干燥過濾器、電子膨脹閥、水量調節閥、儲液器和量熱器等。
3. 過冷度調節輔助系統
由過冷器、循環水泵、水量調節閥、冷卻塔等組成。
4. 測量儀表
(1) 指針式電壓表：量程0～450V
(2) 真空壓力表：量程-0.1～1.5MPa
(3) 真空壓力表：量程-0.1～3.5MPa
(4) 數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
(5) 玻璃轉子流量計：量程為16～160mL/min
(6) 功率表：精度0.5級，可單獨顯示電壓、電流、功率信號
5. 主機實訓模塊
配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量 I/O（ 14路數字 量輸入 /10路數字量 輸出） ， 帶1 個RS-485通信口 ，配套PC/PPI編程電纜。
6. 溫度采集模塊
配置西門子EM231模擬量模塊（4路模擬 量輸入 ）、EM232模擬量模塊（2路模擬 量輸 出）。
7. 檢測傳感器
包含壓力變送器及流量傳感器。
8.單片機、plc可編程設計與控制虛擬仿真軟件：
本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。
1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。
2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
五、 實訓項目
1. 了解國標GB/T5773—2004的實訓方法
2. 蒸汽壓縮式制冷循環系統基本結構和工作原理
3. 壓縮機測試系統試驗工況控制
4. 主、輔測制冷量相對誤差測量
5. 制冷機組能效比測量
常見問題：
1、如果我要購買智能型制冷壓縮機性能測試實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的智能型制冷壓縮機性能測試實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開智能型制冷壓縮機性能測試實訓裝置的發票，您需要提供開票資料。
3、你們的智能型制冷壓縮機性能測試實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
