一、實驗原理和目的：
1、了解電解法處理含鉻電鍍廢水的工藝流程。
2、加深對該實驗基本概念的理解，提高理論和實踐知識。
原理：
在酸性含鉻廢水中，鉻主要以CY2O7=形式穩定的存在，但也有存在有少量的CYO4=。
用鐵板作陰、陽極，在廢水中投加一定量的食鹽，用以提高導電率并活化陽極。用壓縮空氣攪拌，以低壓直流電進行電解處理。在酸性條件下，鐵陽極受電流的作用，發生溶解，生成二價鐵離子進入廢水中，將六價鉻還原為三價鉻，當三價鉻PH>5時，生成氫氧化鉻沉淀，分離沉淀后將水排出。
陽極反應：鐵失去電子變成二價鐵，離子進入廢水中。
Fe-2e→Fe++
二價鐵離子是一種強還原劑，將廢水中的六價鉻還原為三價鉻。
CY2O7=+6Fe+++14H＋→2CY3++6Fe3++7H2O
CYO4=+3Fe+++8H+→CY3++3Fe3++4H2O
陰極反應：氫離子在陰極上放電變成氫氣逸出。同時還有少量的六價鉻在陰極上放電變?yōu)闅錃庖莩觯偈箯U水中的PH值逐漸升高，致使三價鉻形成氫氧化鉻沉淀而分離。氫氧化鉻在PH>5時很容易沉淀，同時廢水中的Fe3+生成氫氧化鐵沉淀。
CY3++3OH－→CY（OH）3↓
Fe3++3OH－→Fe（OH）3↓
沉淀后能達到排放標準。
二、主要技術指標及參數：
1、原水含鉻濃度：50～150mg/L
2、電解歷時：30～60min
3、投加食鹽：1～1.5g/L
4、電壓：7伏～10伏
5、電流濃度：0.6～0.75安/升
6、電能耗量：2.76～3.76千瓦時/m3水
7、沉渣量（估算）：渣量：1g/L（廢水）（定期排渣）
8、攪拌氣量：0.075m3/min＝4.5m3/h
9、電極換向時間：4～6小時
10、處理前PH＝3～5.5 處理后PH＝5～7
11、裝置外形尺寸：1300mm×500mm×1300mm、
12、工作電源：AC220V±10%、50Hz，單相三線制，功率500W，安全保護：具有接地保護、漏電保護、過流保護

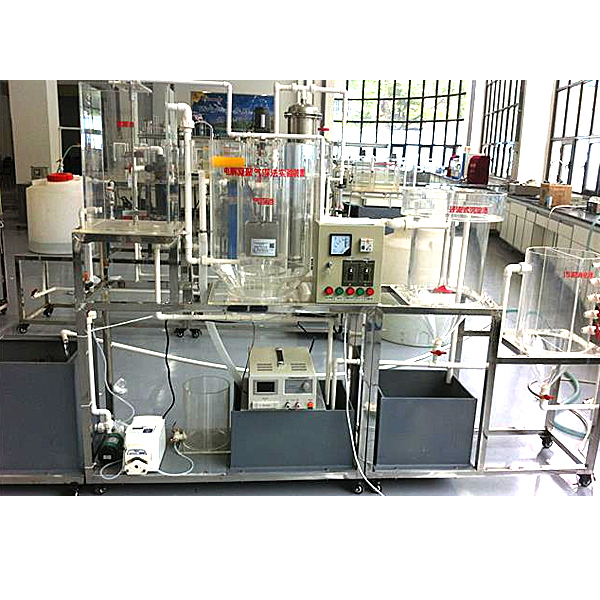

三、主要配置：
1、原水箱1只：白色PP板材質、厚度10mm，400×400×500mm、底板上安裝有放空閥，方便將水排凈；
2、清水箱1只：白色PP板材質、厚度10mm，400×400×400mm，底板上安裝有放空閥，方便將水排凈；
3、配原水箱攪拌電機1臺、304不銹鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1只）
4、電解槽 1套、包括:304不銹鋼電極板及石墨板10塊、透明有機玻璃材質、壁厚10mm，300×200×250mm、含直流穩壓電源 1臺、
5、豎流式沉淀池、透明有機玻璃材質、壁厚8mm，Ø 250×300mm；
6、防腐蝕提升磁力泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
7、氣泵1臺、功率：20 W、最大氣量：6L/min，帶微孔曝氣管1套、
8、流量測量與調節：轉子流量計1只、（LZS-15、量程6~60L/h）
9、流量測量與調節：氣體流量計1只、（LZB-10、量程100~1000L/h）
10、實驗臺面（白色10mm厚PP板）、
11、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器(德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，
12、配套UPVC連接管道和閥門（中財品牌）。
13、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
14、建筑大樓與智能樓宇電氣安裝虛擬仿真軟件
基于unity3d設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選六級畫質等級。軟件內模型可進行360°旋轉、放大、縮小、平移。軟件使用過程有小助手提示，內容如下：
A、濕式報警系統
1、系統概述：濕式報警系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置6道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水池。
3、原理展示：展示濕式報警系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部水流。配備練習模塊（內置4道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有選擇題、計算題，每題均有計分，提交后顯示正確答案與得分
B、氣體滅火系統
1、系統概述：氣體滅火系統概述
2、設備認知：設有最佳視角、設備詳情（顯示該設備的介紹或參數）、練習（內置8道選擇題，選擇正確與錯誤均有提示）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、HFC-227儲瓶、瓶頭閥、七氟丙烷單向閥、高壓軟管、氣體單向閥、安全閥、稱重報警儀、電磁啟動器、選擇閥、煙感報警器、火災報警控制器。
3、原理展示：展示氣體滅火系統的工作原理，三維動畫演示，三維模型半透明化，可以見內部氣體。配備練習模塊（內置3道選擇題，選擇正確與錯誤均有提示）
4、設計布置：設有6道選擇題，每題均有計分，提交后顯示正確答案與得分
C、逃生演練：采用趣味游戲的形式進行教學，在限定的時間內逃出著火房間，選擇失誤將直接進入分?jǐn)?shù)界面。
常見問題：
1、如果我要購買電解法處理含鉻電鍍廢水實驗裝置,電鍍廢水處理實訓臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電解法處理含鉻電鍍廢水實驗裝置,電鍍廢水處理實訓臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電解法處理含鉻電鍍廢水實驗裝置,電鍍廢水處理實訓臺的發票，您需要提供開票資料。
3、你們的電解法處理含鉻電鍍廢水實驗裝置,電鍍廢水處理實訓臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
