一、概述

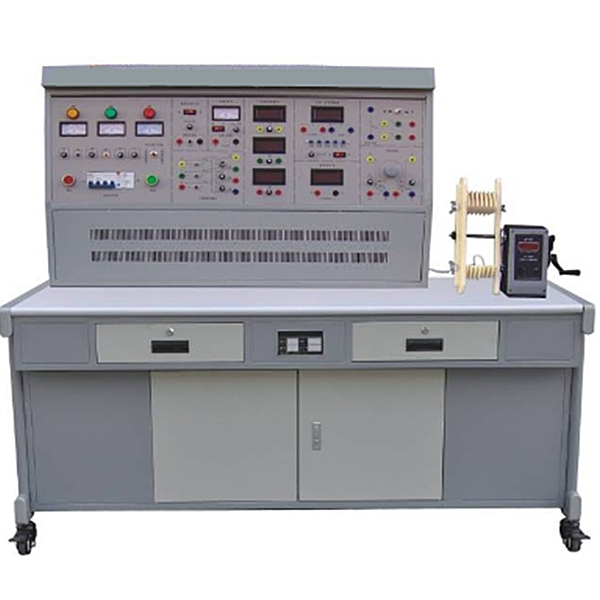

ZRDJB-01 電機、變壓器維修及檢測實訓裝置 本裝置是進行單相變壓器、單相電容運轉異步電動機和三相鼠籠異步電動機的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺，可對學生在電機拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準―維修電工》《職業技能鑒定培訓教材―維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。

二、技術參數

1、輸入電壓：三相四線制～380V±10% 50Hz

2、工作環境：環境溫度范圍為-5～＋40℃  相對溫度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1300mm×750mm×1300mm

三、裝置的配備

1、電源控制屏   控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板

2、實訓桌

實訓桌上方附有防靜電絕緣橡膠墊，為了便于繞線和實訓室的管理，將手搖式電子計數線繞機固定在桌面上，桌子下方設有放置銅線的繞線柜。

3、主控功能板

（1）三相四線電源輸入，經漏電保護器和總開關，由接觸器通過起、停按鈕進行操作，并設有急停控制按鈕。

（2）控制屏面板上設有指針式交流電壓表三只，觀測三相電網電壓。

（3）三相可調交流電源，通過1.5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V及單相0～250V可調電壓。

（4）直流電源部分： 220V/0.5A直流電源一組，還有短路保護功能。 0～250V可調直流高壓電源一組，帶有過壓保護及短路保護功能。

4、儀表功能板

（1）提供交流數字電流表三只，測量范圍0～5A，精度0.5級，三位半數顯。

（2）直流數字毫安表一只：測量范圍0～2000mA，三位半數顯，精度0.5級。

（3）智能功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用先進的DSP技術計算有功功率、無功功率，功率表精度為0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。

（4）單相電容運轉電動機電容：4uF/450V CBB電容。

（5）雙刀雙擲開關一只。

（6）可調電阻：兩組0～900Ω/0.5A可調電阻。

5、儀器配備

（1）500V等級兆歐表一只，用于測試電機繞組絕緣電阻

（2）890B+數字萬用表，三位半顯示

（3）鉗形電流表一只

6、制作設備、電機等配備

（1）拆、裝工具一套：6寸三爪拉馬、活動扳手、錘頭、劃線板、壓線板、剪刀等。

（2）繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等

（3）手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、計數方便

（4）未浸漆的單相變壓器：容量100VA，電壓AC220V/55V，電流0.45A/1.8A。

（5）未浸漆的單相電容運轉異步電動機：額定功率120W，電壓220V，電流1A，轉速1420r/min。 （6）未浸漆的三相鼠籠異步電動機：額定功率180W，電壓380V（Y接法），轉速1400r/min。

7、實訓導線及配件   采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。 ZRDJB-01 電機、變壓器維修及檢測實訓裝置

8、教學軟件

1、用電安全與觸電急救仿真教學軟件

軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠對學生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。

2、維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

3、虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

4、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

四、實訓項目

（一）單相變壓器修理及測試

1．變壓器拆除前的數據記錄與計算

2．變壓器的拆除

3．變壓器的繞組繞制

4．變壓器組裝

5．絕緣電阻測試

6．直流電阻測試

7．變壓器同名端判別

8．變壓器變比測試

9．變壓器空載運行

10．變壓器短路

（二）單相電動機修理及測試

1．單相電容運轉電動機拆除前的數據記錄與計算

2．單相異步電動機的拆除

3．單相電動機繞組繞制

4．單相變壓器的組裝

5．絕緣電阻測試

6．直流電阻測試

7．單相異步電動機空載

8．單相異步電動機短路

（三）180W三相鼠籠式異步電動機的修理及測試

1．三相鼠籠式異步電動機拆除前的數據記錄與計算

2．三相鼠籠式異步電動機的拆除

3．三相鼠籠式異步電動機繞組繞制

4．三相鼠籠式異步電動機組裝

5．絕緣電阻測試

6．直流電阻測試

7．三相鼠籠式異步電動機繞組首末端判別

8．三相鼠籠式異步電動機空載

9．三相鼠籠式異步電動機短路
