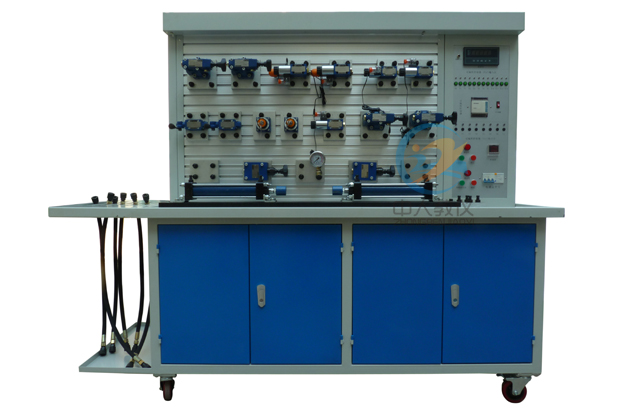

液壓實驗臺
液壓實驗元件主要采用北京華德液壓、天津天二液壓、科宇達液壓等產品。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。
三、特點:
1、本實驗臺采用了鋼質噴塑實驗桌、高耐磨的桌面板。整個實驗臺結構合理，造型美觀。一張實驗桌可供多位學生進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。操作面積大，操作方便，美觀大方，堅固耐用。
2、采用了實驗專用“T”型鋁合金槽板，及“T”型專用螺母安裝固定，液壓元件可在鋁合金槽板中隨意定位安裝，特別適宜于工業液壓元件的液壓回路的裝拆實驗。在“T”型鋁合金槽板下方配有油槽，如學生在實驗過程中有油液溢出將直接流到油槽不會污染實驗臺，保證實驗過程的清潔干凈。
3、良好的密封性能：采用本公司自行研發設計的快速閉鎖接頭，該接頭仿通用接頭標準設計生產，采用螺紋連接夾緊油管。與通用接頭相比具有結構美觀，操作簡單，加緊力大，連接性能好，密封性能好，同時能承受較大壓力，不漏油，工作穩定。如使用方在實驗設備中增加其他液壓元器件均可使用。適用于學生做性 能，原理結構實驗。
4、元件固定板表面采用印刷，與元器件一一對應，便于學生了解實驗臺所有的元器件，并能迅速找到所需的元器件。
5、采用可編程與微機通訊：實現電氣自動化控制，可實現在先編輯及故障檢測。
6、利用此套實驗設備可獨立地進行液壓控制相應的基本回路及其應用實驗，以及 PLC編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現電-液控制。
四、主要元件:
壓力表，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，二位四通電磁換向閥，二位四通手動換向閥，二位三通電磁換向閥，“O”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，壓力繼電器，行程開關(常開）等。
工程液壓繼電器控制實驗臺配置清單：1、本實驗臺采用了鋼質噴塑實驗桌、高耐磨的桌面板。整個實驗臺結構合理，造型美觀。一張實驗桌可供多位學生進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。操作面積大，操作方便，美觀大方，堅固耐用。
2、采用了實驗專用“T”型鋁合金槽板，及“T”型專用螺母安裝固定，液壓元件可在鋁合金槽板中隨意定位安裝，特別適宜于工業液壓元件的液壓回路的裝拆實驗。在“T”型鋁合金槽板下方配有油槽，如學生在實驗過程中有油液溢出將直接流到油槽不會污染實驗臺，保證實驗過程的清潔干凈。
3、良好的密封性能：采用本公司自行研發設計的快速閉鎖接頭，該接頭仿通用接頭標準設計生產，采用螺紋連接夾緊油管。與通用接頭相比具有結構美觀，操作簡單，加緊力大，連接性能好，密封性能好，同時能承受較大壓力，不漏油，工作穩定。如使用方在實驗設備中增加其他液壓元器件均可使用。適用于學生做性 能，原理結構實驗。
4、元件固定板表面采用印刷，與元器件一一對應，便于學生了解實驗臺所有的元器件，并能迅速找到所需的元器件。
5、采用可編程與微機通訊：實現電氣自動化控制，可實現在先編輯及故障檢測。
6、利用此套實驗設備可獨立地進行液壓控制相應的基本回路及其應用實驗，以及 PLC編程及控制實驗；同時，也可綜合地進行相互配合的實驗：如實現電-液控制。
四、主要元件:
壓力表，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，二位四通電磁換向閥，二位四通手動換向閥，二位三通電磁換向閥，“O”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，壓力繼電器，行程開關(常開）等。
五、工程液壓傳動實訓臺技術參數：
1、電源模塊：輸入電源AC: 220V 50HZ 輸出電源：DC 24/2A
2、輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中兩路為常閉信號），及通過信號插孔為PLC提供自動控制信號。
3、輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
4、PLC可編程控制器：三菱FX1s-14MR型主機，8輸入、6輸出。（可根據客戶要求選擇）
5、繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出插口控制電磁閥通斷。
2、輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中兩路為常閉信號），及通過信號插孔為PLC提供自動控制信號。
3、輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
4、PLC可編程控制器：三菱FX1s-14MR型主機，8輸入、6輸出。（可根據客戶要求選擇）
5、繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出插口控制電磁閥通斷。
6、液壓泵站：
（1）實驗專用定量葉片泵站：工作電源：AC：220V50Hz直流電機型號：130ZYT02，電機功率：750W 電機調速范圍： 0-1500轉/分安全限速范圍：1000-1500轉/分 油泵型號：YB1-6.3,油泵輸出最高工作壓力：5MPa 油箱容積：25L
（2）三相工業泵站
工作電源：AC：380V×3 50Hz 電機功率：1.5KW 電機轉速：1420轉/分，液壓泵型號：VP-12-F/A3,油泵輸出最高工作壓力：7MPa 油箱容積：25L
7、實驗臺外形尺寸： 1500mm×1000mm×820mm
8、實驗支架尺寸： 1100mm×910mm×740mm
（1）實驗專用定量葉片泵站：工作電源：AC：220V50Hz直流電機型號：130ZYT02，電機功率：750W 電機調速范圍： 0-1500轉/分安全限速范圍：1000-1500轉/分 油泵型號：YB1-6.3,油泵輸出最高工作壓力：5MPa 油箱容積：25L
（2）三相工業泵站
工作電源：AC：380V×3 50Hz 電機功率：1.5KW 電機轉速：1420轉/分，液壓泵型號：VP-12-F/A3,油泵輸出最高工作壓力：7MPa 油箱容積：25L
7、實驗臺外形尺寸： 1500mm×1000mm×820mm
8、實驗支架尺寸： 1100mm×910mm×740mm
六、實驗項目：
1.單級調壓回路
2.壓力調定回路
3.二級壓力回路
4.用減壓閥的減壓回路
5.變量泵和調速閥的復合調速回路
6.順序閥的平衡回路
7.進油節流調速回路（節流閥、調速閥）
8.回油節流調速回路（節流閥、調速閥）
9.旁路節流調速回路（節流閥、調速閥）
10.調速閥短接速度換接回路
11.兩調速閥串聯的速度換接回路
12.兩調速閥并聯的速度換接回路
13.變量泵調速回路
14.用手動換向閥的換向回路
15.二級節流緩沖回路
16.用O型機能換向閥的閉鎖回路
17.用液控單向閥的閉鎖回路
18.用壓力繼電器的順序動作回路
19.用行程開關的順序動作回路
20.并聯調速閥的同步回路
液壓部分：
| 序號 | 分類 | 項 目 | 規 格 型 號 | 配置數量 |
| 1 | 泵站（定量泵或變量泵） | 1臺 | ||
| 2 |
實 驗 臺 |
實驗桌 | 中人 | 1張 |
| 3 | 實驗支架 | 中人 | 1臺 | |
| 4 | 元件固定配置板 | 中人 | 3長 | |
| 5 | 油管放油筒 | 中人 | 1套 | |
| 6 | 有機透明防護罩 | 中人 | 1套 | |
| 7 | 配置板元件拆裝支架 | 中人 | 1長1短 | |
| 8 |
液 壓 組 合 元 件 |
雙作用油缸（帶行程撞塊） | Φ40/22-150LB | 2只 |
| 9 | 節流閥（直動式） | DV12-1-10/2 | 2只 | |
| 10 | 單向閥 | S10A | 2只 | |
| 11 | 液控單向閥 | SV10PA1-30 | 2只 | |
| 12 | 溢流閥（直動式） | DBDH6P/10MPa | 1只 | |
| 13 | 先導式溢流閥 | DB10-1-30/100 | 1只 | |
| 14 | 先導式單向順序閥 | DZ10-1-30B/210Y | 1只 | |
| 15 | 單向調速閥 | 2FRM5-30/15Q | 2只 | |
| 16 | 先導式單向減壓閥 | DR10-1-30B/100Y | 1只 | |
| 17 | 二位三通電磁換向閥 | 3WE6A61/CG24 | 1只 | |
| 18 | 二位四通電磁換向閥 | 4WE6C-61/CG24 | 2只 | |
| 19 | 三位四通電磁換向閥（O） |
4WE6E61B/ CG24N9Z5L 5L |
1只 | |
| 20 | 三位四通電磁換向閥（Y） | 4WE6J61B/EG24 | 1只 | |
| 21 | 二位四通手動換向閥 | 4WMM6C50F | 1只 | |
| 22 | 壓力繼電器 | HED40A10/10MPa | 1只 | |
| 23 | 耐震壓力表（10MPa） | 3只 | ||
| 24 | 行程開關（常開） | 4只 | ||
| 25 | 四通 | 3只 | ||
| 26 |
附 件 |
紙巾 | 4包 | |
| 27 | 油槽 | 1個 | ||
| 28 | 高壓尼龍管 | PA12 f8 | 1盤 | |
| 29 | 油盤（慮油網） | 1個 | ||
| 30 | 工業專用液壓油 | 20Kg | ||
| 31 | 電 器 控 制 | 直流電源單元 | 1個 | |
| 32 | 繼電器控制單元 | 1個 | ||
| 33 | 繼電器觸點轉換模塊 | 1個 | ||
| 34 | PLC編程器控制單元 | 1個 | ||
| 35 | PLC輸入單元 | 1個 | ||
| 36 | PLC輸出單元 | 1個 | ||
| 37 | 220V電源線 | 1根 | ||
| 38 | 單元電器連接電纜 | 3根 | ||
| 39 | 電器單元電源連接電纜 | 1根 | ||
| 40 | 繼電器觸點轉換連接線 | 6根 | ||
| 41 | 電磁閥通用連接線 | 3根 | ||
| 42 | 壓力繼電器插頭線 | 1根 | ||
| 43 | 編程通訊電纜（適配器） | 1根 | ||
| 44 | 工 具 配 件 盒 | 專用工具配件箱 300×200×62 | 菲力格-300 | 1只 |
| 45 |
螺絲刀6×100(一字、十字)、螺絲刀3×80(一字、十字) 剪刀、活動扳手150×19、250×30，尖嘴鉗、卷筆刀、內六角扳手M4、M5、M6、M10、M12、鑷子、高壓接頭扳手2只、油性記號筆、 |
各1只 | ||
| 46 |
尼龍管接頭20只、鋁封頭20只、防塵塞頭20只、鋁槽T形螺母30只、油管深度定位塞4只,內六角螺絲M6×15=20枚M6×25=20枚M6×35=20枚 各密封圈1袋（O型圈15×f2.4= 20只、12×f2.4=20只、f10紅墊圈20只、f10組合墊片20只、及各種密封圈） |
1套 | ||
| 47 | 塑料零件盒、接頭圓螺母50只、接頭塑料牙套120只 | 1套 | ||
| 48 | 資料 | 液壓實驗指導書 | 中人 | 2冊 |
| 49 | PLC編程軟件及應用程序光盤 | 1張 |
氣動部分
| 序號 | 分類 | 項 目 | 型 號 規 格 | 數量 | 備 注 |
| 1 | 氣源 | 靜音空氣壓縮機 | WY5.2—雙頭 | 1只 | 220V 175W×2 18L 1.0Mpa |
| 3 | 三聯件 | AC2000三聯件 | 1只 | 裝在臺上 | |
| 4 | 氣容 | 1只 | 裝在臺上 | ||
| 5 | 元件固定配置板 | 1塊 | |||
| 6 | 鋁 底 板 彈 性 卡 裝 組 合 元 件 | 單作用缸 | QGX25×100 | 1只 | |
| 7 | 雙作用缸 | QGX25×100 | 2只 | ||
| 8 | 微動行程開關（含連接電纜插頭） | 4只 | 裝在雙作用缸上 | ||
| 9 | 旋轉氣缸 | 本公司設計制造 | 1只 | 透明元件 | |
| 10 | 單向節流閥 | JSC601 | 7只 | 裝在各種氣缸體上 | |
| 11 | 減壓閥（帶壓力表） | AR2000 | 1只 | ||
| 12 | 手動換向閥 | 4H210-08 | 1只 | ||
| 13 | 單電磁換向閥（二位五通）-配連接線 | 4V210-08（DC24V） | 2只 | ||
| 14 | 雙電磁換向閥（二位五通）-配連接線 | 4V220-08（DC24V） | 1只 | ||
| 15 | 雙電磁換向閥（三位五通）-配連接線 | 4V230-08（DC24V） | 1只 | ||
| 16 | 單氣控換向閥（二位五通）-配連接線 | 4A210-08 | 2只 | ||
| 17 | 雙氣控換向閥（二位五通）-配連接線 | 4A220-08 | 2只 | ||
| 18 | 順序閥 | 本公司設計制造 | 2只 | 透明元件 | |
| 19 | 機控行程閥 | MOV-2 | 2只 | 其中一只裝在單作用氣缸上 | |
| 20 | 按鈕行程閥 | MOV-3A | 1只 | ||
| 21 | 或門型梭閥 | 本公司設計制造 | 2只 | 透明元件 | |
| 22 | 快速排氣閥 | 2只 | |||
| 23 | 單向閥 | 本公司設計制造 | 2只 | 透明元件 | |
| 24 | 單向節流閥 | RE-02 | 2只 | ||
| 25 | 電 器 控 制 | PLC直流電源單元（DC：24V） | 1只 | 裝在臺上AC:220V/DC:24V | |
| 26 | PLC編程器控制單元 | 可根據用戶要求配置 | 1只 | 裝在臺上， | |
| 27 | PLC電器輸入單元 | 1只 | 裝在臺上 | ||
| 28 | PLC電器輸出單元 | 1只 | 裝在臺上 輸出:DC24V | ||
| 29 | 繼電器控制輸出單元 | 1只 | 裝在臺上 輸出:DC24V | ||
| 30 | 單元電器連接電纜 | 4條 | 其中電源連接2條 | ||
| 31 | 220V電源線 | 1條 | |||
| 32 | 墻壁插座 | （四位250V、10A） | 1只 | ||
| 33 | PLC編程通訊電纜 | 可根據用戶要求配置 | 1條 | ||
| 34 | 工 具 配 件 盒 | 專用工具配件盒 | 300×200×62 mm | 1個 | 菲力格F-300 |
| 35 | 一字、十字螺絲刀 | Ø3× 70mm | 各一把 | ||
| 36 | 一字、十字螺絲刀 | Ø6×100mm | 各一把 | ||
| 37 | 內六角扳手 | M4、M5 、M6 | 各一把 | ||
| 38 | 活動扳手 | 150×19 | 1把 | ||
| 39 | 尖嘴鉗 | 1把 | |||
| 40 | 剪刀 | 1把 | |||
| 41 | 三通及L形支架（T型三通） | Ø6 | 6只 | ||
| 42 | 五通及L形支架 | Ø6 | 4只 | ||
| 43 | 氣孔塞頭 | Ø6 | 25只 | ||
| 45 |
內六角螺絲M6×15=20只 M6×25=20只 鋁槽T形螺母 30只 |
M6 | 1套 | ||
| 46 |
Y型減徑三通Ø8-2×Ø6 1只（氣泵上） 生料帶1個、 保險絲2.5A 5只 微動行程開關（配件）2只 氣泵電源開關 1只 601-Ø6、602-Ø6彎接頭 各2只 |
1套 | |||
| 47 | 耗材 | 氣管 | PU氣管6×4 | 1卷 | 100米 |
| 48 | 資料 | 實驗指導書 | 2冊 | ||
| 49 | 編程軟件光盤 | 編程軟件及程序 | 1碟 | ||
| 50 | 選購件 | 計算機及電腦桌 | * 根據客戶需求 | 1套 | 訂購時，需合同另行注明 |
