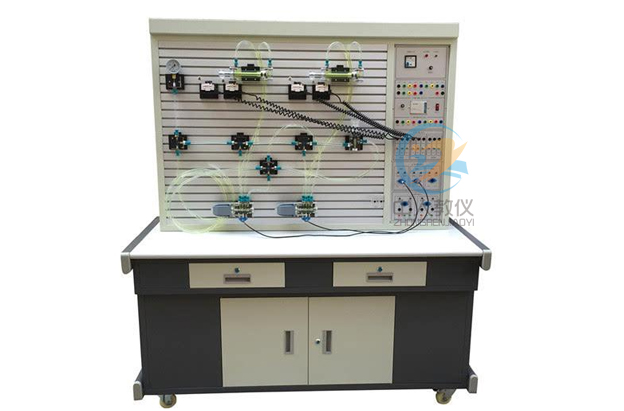

透明液壓與氣動綜合控制實驗臺
氣動與液壓綜合實訓臺是高校機電一體化對氣、電、液控制的教學大綱要求，在液壓傳動演示系統的基礎上，綜合了氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制?？梢宰寣W生直觀感性地對比與了解氣、電、液各自具有的特點、特色、及優缺點等。
一、主要特點:
1、實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
二、主要技術參數：
1、實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。該實驗臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便。基本配置為：氣動實驗元件1；氣動實驗繼電器控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗繼電器控制模塊1套；液壓實驗泵站1臺（裝在實驗臺內）。（電腦學校自己配）
2、本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件，每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為"網板型"鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實驗系統采用"二合一"雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
4、液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
利用此套實驗設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。
三、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入：AC220V 輸出：DC24V/2A
3、三組繼電器控制輸出方式
4、液壓實訓油泵電機功率：400W 調速范圍0－1700r/min
5、實訓工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、空氣壓縮機（基本配置小型機） 電機功率：250W 電源：AC220V
9、公稱容量：18L
10、額定輸出氣壓0.7Mpa
11、實訓裝置外型尺寸：1500mm×1200mm×1700mm
四、液壓傳動基本回路實驗項目：
（一）液壓傳動基本回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
（二）氣動基本控制回路實驗
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單：
（1）氣動部分清單
| 序號 | 分 類 | 元 件 名 稱 | 數 量 |
| 1 | 實驗桌臺 | 鋼木結構（1500mm×1200mm×750mm） | 1 |
| 實驗桌臺支架 | 鋼質臺（1500mm×500mm×750mm） | 1 | |
| 2 | 氣泵 | 靜音空氣壓縮機WY5.2-雙頭 | 1 |
| 3 | 組合元件 | 單作用缸 QGX25ⅹ100 | 1 |
| 雙作用缸 QGX25ⅹ100 | 1 | ||
| 旋轉氣缸 | 1 | ||
| 三聯件 AC2000 | 1 | ||
| 減壓閥（帶壓力表）AR2000 | 1 | ||
| 手動換向閥 H210—08 | 1 | ||
| 單電磁換向閥（二位五通）4V210-8（DC24V） | 2 | ||
| 雙電磁換向閥（二位五通）4V220-8（DC24V） | 1 | ||
| 雙電磁換向閥（三位五通）4V230-8（DC24V） | 1 | ||
| 單氣換向閥（二位五通）4A210—08 | 2 | ||
| 雙氣換向閥（二位五通）4A210—08 | 2 | ||
| 行程閥（機控）MOV—2 | 1 | ||
| 行程閥（按鈕）MOV—3A | 1 | ||
| 或門型梭閥ST—02 | 2 | ||
| 快速排氣閥1/4 QE—02 | 2 | ||
| 單向節流閥RE—02 | 2 | ||
| 單向閥1/4 | 2 | ||
| 順序閥 | 2 | ||
| 氣容 | 1 | ||
| 六通（有機玻璃） | 2 | ||
| 4 | 附 件 | 氣管PU6ⅹ4 | 20米盤 |
| 5 | 電器配件 | 行程開關（裝在缸體上） | 4個 |
| 220V電源線 | 1條 | ||
| 6 | 工具盒 | 內六角扳手 | 2把 |
| 螺絲刀 | 1把 | ||
| 剪刀 | 1把 | ||
| 活動板手 | 1把 | ||
| 尖嘴鉗 | 1把 | ||
| 消聲器（?。?/8 | 2只 | ||
| 消聲器（大）3/8 | 1只 | ||
| 三通（T型三通）Ø 6 | 4只 | ||
| 三通（Y型減徑三通）Ø 8—Ø 6 | 1只 | ||
| 四通Ø 6 | 2只 | ||
| L型（螺紋二通）601 | 2只 | ||
| L型（螺紋二通）602 | 2只 | ||
| 氣孔塞頭Ø 6 | 10只 | ||
| 生料帶 | 1個 | ||
| 保險絲3A | 2只 | ||
| 7 | 資料 | 氣動使用說明書 | 1冊 |
| 序號 | 分 類 | 元 件 名 稱 | 數 量 |
| 1 | 泵站實驗臺內 | 拖動直流電機 | 1 |
| 專用直流電源及調速控制電路 | 1 | ||
| 齒輪油泵 | 1 | ||
| 油箱 | 1 | ||
|
2 3 |
組合透明元件 （附件） |
雙作用油缸（帶行程撞塊） | 2 |
| 彈簧回位油缸 | 1 | ||
| 增壓油缸 | 1 | ||
| 輔助油箱 | 1 | ||
| 單向閥 | 2 | ||
| 液控單向閥 | 2 | ||
| 溢流閥（直動式） | 2 | ||
| 節流閥（直動式） | 1 | ||
| 調速閥 | 2 | ||
| 順序閥 | 2 | ||
| 減壓閥 | 1 | ||
| 二位二通電磁換向閥 | 1 | ||
| 二位四通電磁換向閥 | 2 | ||
| “O”型三位四通電磁換向閥 | 1 | ||
| “H”型三位四通電磁換向閥 | 1 | ||
| “M”型三位四通電磁換向閥 | 1 | ||
| 二位四通行程換向閥 | 1 | ||
| 三位五通手動換向閥 | 1 | ||
| 壓力繼電器 | 1 | ||
| 壓力表 | 3 | ||
| 行程開關（常開、常閉） | 2 | ||
| 三通 | 7 | ||
| 四通 | 3 | ||
| 毛巾 | 2條 | ||
| 油盤 | 1個 | ||
| 透明液壓皮管 φ8 | 20米 | ||
| 專用液壓油 | 5公斤 | ||
| 4 | 電器配件 | 220V電源線 | 1條 |
| 電磁閥通用連接線 | 3條 | ||
| 壓力繼電器插頭線 | 1條 | ||
| 5 | 工具盒 | 螺絲刀6×100（一字、十字） | 各1把 |
| 剪刀 | 1把 | ||
| 活動板手 | 1把 | ||
| 尖嘴鉗 | 1把 | ||
| 內六角扳手M5 | 1把 | ||
| 內六角扳手M6 | 1把 | ||
| 內卡簧鉗 | 1把 | ||
| 外卡簧鉗 | 1把 | ||
| 油塞 | 5只 | ||
| 快速油接頭 | 3只 | ||
| 各種密封圈 | 1袋 | ||
| 6 | 資料 | 液壓傳動實驗使用說明書 | 1冊 |
