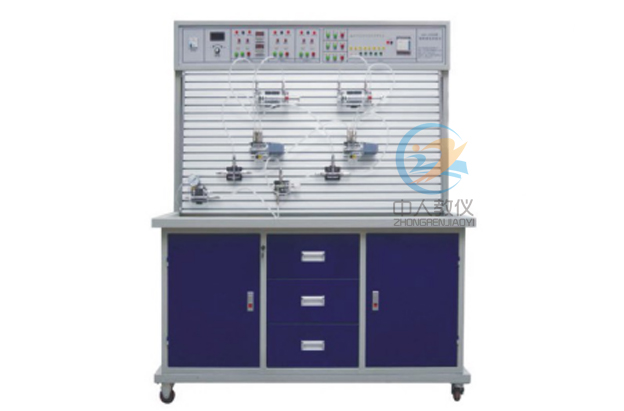

透明型液壓實驗臺
二、主要技術指標:
1、電源：220V 50Hz (市電)
2、演示臺外形尺寸：1500mm（長）×700mm（寬）×1700mm（高）。
3、PLC可編程序控制器：西門子（CPU224繼電器輸出方式）。
4、液壓實驗泵站500*350*300(mm)
工作電源：AC：220V 永磁調速電機,調速范圍： 0-1500轉/分
安全限速范圍：1000-1500轉/分 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
5、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
6、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
三、十八種基本液壓傳動控制回路：
1、用換向閥的換向回路
2、用“O”型機能換向閥的閉鎖回路
3、用液控單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、調速齒輪泵調速回路
12、調速齒輪泵和調速閥的復合調速回路
13、流量閥短接的速度換接回路
14、二次進給回路
15、用順序閥的順序動作回路
16、用壓力繼電器的順序動作回路
17、用電器行程開關的順序動作回路
18、用行程閥的順序動作回路
四、透明液壓實驗臺配置清單：
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 01 | 實驗演示臺 | 臺 | 1 | 鐵柜鋁合金實驗屏 |
| 02 | 電氣線路面板 | 件 | 1 | 安裝演示臺上 |
| 03 | 拖動電機及調節器速電路 | 套 | 1 | 安裝在泵站上 |
| 04 | 齒輪油泵 | 只 | 1 | 安裝在泵站上 |
| 05 | 油箱 | 只 | 1 | 安裝在泵站上 |
| 06 | 行程開關組件（常開） | 只 | 2 | 組合透明元件 |
| 07 | 行程開關組件（常閉） | 只 | 2 | 組合透明元件 |
| 08 | 雙作用油缸（帶撞塊） | 只 | 2 | 組合透明元件 |
| 09 | 彈簧回位油缸 | 只 | 1 | 組合透明元件 |
| 10 | 增壓油缸 | 只 | 1 | 組合透明元件 |
| 11 | 單向閥 | 只 | 2 | 組合透明元件 |
| 12 | 液控單向閥 | 只 | 2 | 組合透明元件 |
| 13 | 溢流閥 | 只 | 2 | 組合透明元件 |
| 14 | 先導式溢流閥 | 只 | 1 | 組合透明元件 |
| 15 | 節流閥 | 只 | 1 | 組合透明元件 |
| 16 | 調速閥 | 只 | 2 | 組合透明元件 |
| 17 | 順序閥 | 只 | 2 | 組合透明元件 |
| 18 | 減壓閥 | 只 | 1 | 組合透明元件 |
| 19 | 二位二通電磁換向閥 | 只 | 1 | 組合透明元件 |
| 20 | 二位四通電磁換向閥 | 只 | 2 | 組合透明元件 |
| 21 | “O”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
| 22 | “H”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
| 23 | “M”型三位四通電磁換向閥 | 只 | 1 | 組合透明元件 |
| 24 | 二位四通行程換向閥 | 只 | 1 | 組合透明元件 |
| 25 | 三位五通手動換向閥 | 只 | 1 | 組合透明元件 |
| 26 | 壓力繼電器 | 只 | 1 | 組合透明元件 |
| 27 | 壓力表 | 只 | 3 | 組合透明元件 |
| 28 | 五通 | 只 | 3 | 組合透明元件 |
| 29 | 四通 | 只 | 7 | 組合透明元件 |
| 30 | 直流電源單元 | 只 | 1 | 電器配件 |
| 31 | 西門子PLC模塊 | 只 | 1 | S7-200 |
| 32 | 西門子數據線 | 條 | 1 | 附件 |
| 33 | 220V電源插頭線 | 條 | 1 | 電器配件 |
| 34 | 電磁閥通用連結線 | 條 | 4 | 電器配件 |
| 35 | 壓力繼電器插頭線 | 條 | 1 | 電器配件 |
| 36 | 活動扳手200*24 | 只 | 1 | 工具 |
| 37 | 內六角M6、M5 | 只 | 1 | 工具 |
| 38 | 一字螺絲刀 | 只 | 1 | 工具 |
| 39 | 十字螺絲刀 | 只 | 1 | 工具 |
| 40 | 尖嘴鉗 | 只 | 1 | 工具 |
| 41 | 孔用擋圈鉗（內） | 只 | 1 | 工具 |
| 42 | 剪刀 | 把 | 1 | 工具 |
| 43 | 備用油管接頭 | 枚 | 5 | 附件 |
| 44 | 502膠水一瓶 | 瓶 | 1 | 附件 |
| 45 | 各種“O”型擋圈 | 枚 | 若干 | 附件 |
| 46 | 各種油封 | 枚 | 若干 | 附件 |
| 47 | 毛巾 | 條 | 5 | 附件 |
| 48 | 透明液壓皮管 | 米 | 30米 | 附件 |
| 49 | 專用液壓油 | 壺 | 2 | 附件 |
| 50 | 油盤 | 只 | 1 | 附件 |
| 51 | 透明液壓演示系統裝箱清單 | 份 | 1 | 資料 |
