文章來源：www.hzjhznkj.com編輯：中人教儀廠時間：2019-10-15 17:00

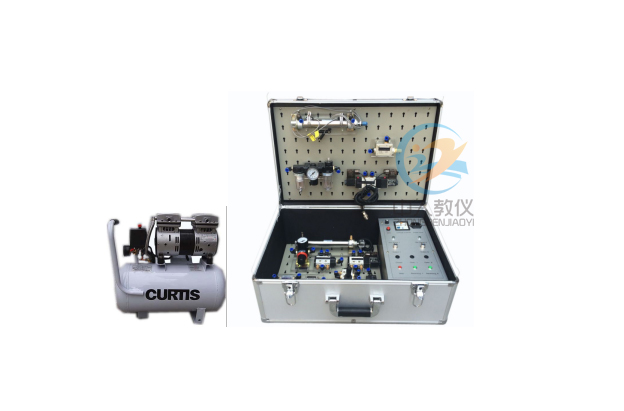

氣動實訓箱,氣動教學設備,氣動實訓臺
微型空氣壓縮機(客戶自備)：
1、 供電電壓：叁相五線 AC 220 V±5%，50Hz；
2、控制電壓：DC24V；◎ 工作環境溫度：－5℃～40℃；
3、 安全保護措施：安全性符合相關的國標標準；
4、 氣動實訓箱外形尺寸（長×寬×高）：550mm×350mm×200mm；
二、氣動基本實訓回路：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
三、氣動實訓箱配置清單
| 序號 | 分 類 | 元 件 名 稱 | 數 量 |
| 1 | 實驗箱 | 氣動實驗箱 | 1 |
| 2 | 組合元件 | 單作用缸 QGX25ⅹ100 | 1 |
| 雙作用缸 QGX25ⅹ100 | 1 | ||
| 叁聯件 AC2000 | 1 | ||
| 手動換向閥 H210—08 | 1 | ||
| 單電磁換向閥（二位五通）4V210-8（DC24V） | 1 | ||
| 雙電磁換向閥（叁位五通）4V230-8（DC24V） | 1 | ||
| 單氣換向閥（二位五通）4A210—08 | 1 | ||
| 雙氣換向閥（二位五通）4A210—08 | 1 | ||
| 行程閥（機控）MOV—2 | 1 | ||
| 行程閥（按鈕）MOV—3A | 1 | ||
| 快速排氣閥1/4 QE—02 | 1 | ||
| 單向節流閥RE—02 | 1 | ||
| 3 | 附件 | 氣管 PU6ⅹ4 | 10米 |
| 4 | 電器配件 | 行程開關（裝在缸體上） | 2個 |
| 6 | 工具 | 剪刀 | 1把 |
| 活動板手 | 1把 | ||
| 消聲器（小）1/8 | 2只 | ||
| 消聲器（大）3/8 | 1只 | ||
| 叁通（T型叁通）Ø 6 | 4只 | ||
| 叁通（Y型減徑叁通）Ø 8—Ø 6 | 1只 | ||
| 四通Ø 6 | 2只 | ||
| L型（螺紋二通）601 | 2只 | ||
| L型（螺紋二通）602 | 2只 | ||
| 氣孔塞頭Ø 6 | 5只 | ||
| 生料帶 | 1個 | ||
| 保險絲3A | 2只 | ||
| 7 | 資料 | 使用說明書 | 1冊 |
