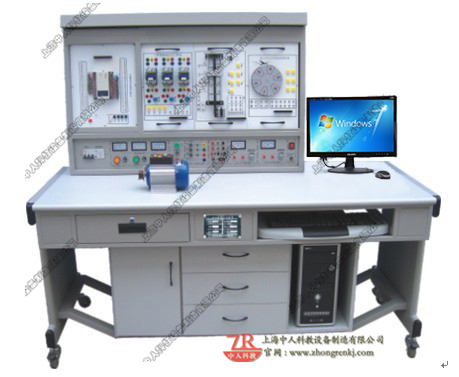

結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱、直流電機、步進電機實訓裝置、伺服電機實訓裝置、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，步時電機應用實訓，伺服電機控制實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。
一、產品特點：
一、產品特點：
1、模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
二、技術性能：
2、適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。
3、能進行小型工程項目設計、設備選型、安裝調試、操作模擬。
4、只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。
5、安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。
二、技術性能：
1、輸入電壓：三相四線制～380V±10% 50Hz
2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
三、配備：
2、工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1800mm×750mm×1680mm
三、配備：
（一）電源、信號源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板。為實訓提供交流電源、直流電源、信號源、測試儀表、安全保護等。具體功能如下：
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓。
（3）三相四線電源輸出，具有單片機全程監控短路或過載軟載止保護功能。具有短路、過載、告警功能，故障排除復位后才能啟動工作電源。
（4）裝有～220V輸出安全插座，為外部儀器提供安全工作電源。
2、直流電源
（1）一路直流0-30V連續可調直流電源、內置式繼電器自動換檔，多圈電位器連續調節，具有預設式限流保護功能，最大電流2A。
（2）提供±12V、+5V、+24V直流穩壓電源，均有短路保護功能。
（3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，具有輸出開路，短路保護功能。
3、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
4、嵌入式多功能網絡虛擬儀器（不需電腦配合使用）：
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、技術參數：
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
2）、雙通道頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字IO口
通道數：8路IO
輸入電平：TTL
輸出電平：TTL
電流驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存柜。
（三）實訓組件
1、PLC實訓組件
配置三菱FX1N-40mR主機，集成數字量I/O（24路數字輸入，16路數字量輸出），FX1N-485BD通訊模塊，FX0N-3A模擬量模塊（2路輸入，1路輸出），SC-09通訊編程電纜及輸出轉接口、開關等。
2、PLC實訓模擬掛箱
3、變頻器實訓掛箱
配置三菱FR-D720S變頻器，帶有RS485通訊及BOP操作面板。
4、觸摸屏實訓掛箱：
規格為7英寸，256色，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
5、網孔板及器件：
規格為420mm×600mm，在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。
6、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
7、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、交流伺服電機及控制系統一套：功率600W，絕緣等級B級。
10、高壓無刷直流電機及控制系統一套：功率130W，絕緣等級B級。
11、交流電機一臺，380V Y/△接法
12、實訓模型
（1）挖土機實物模型一臺：集PLC技術、微機控制技術于一體。
（2）運動小車模型：集步進電機、PLC于一體，進行小車運動位置控制。
13、傳感器實訓掛箱一個
14、電力電子實訓實訓掛箱一個
四、實訓項目
控制屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板。為實訓提供交流電源、直流電源、信號源、測試儀表、安全保護等。具體功能如下：
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓。
（3）三相四線電源輸出，具有單片機全程監控短路或過載軟載止保護功能。具有短路、過載、告警功能，故障排除復位后才能啟動工作電源。
（4）裝有～220V輸出安全插座，為外部儀器提供安全工作電源。
2、直流電源
（1）一路直流0-30V連續可調直流電源、內置式繼電器自動換檔，多圈電位器連續調節，具有預設式限流保護功能，最大電流2A。
（2）提供±12V、+5V、+24V直流穩壓電源，均有短路保護功能。
（3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，具有輸出開路，短路保護功能。
3、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
4、嵌入式多功能網絡虛擬儀器（不需電腦配合使用）：
A、終端部分采用7寸彩色觸摸屏（裝學生實驗屏上）同時配有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量輸入輸出模塊。
B、基于LabVIEW虛擬儀器程序的編程方法，學生可自行設計各種虛擬儀器。
C、技術參數：
1）、雙蹤存貯示波器，多種同步方式，存貯深度可編程；
通道數：2路
帶寬：20MHZ
分辨率：8位
電壓范圍：-10~+10V
存貯深度：64K
2）、雙通道頻譜分折儀；
3）、數字三用表，可測電阻、電流、電壓等；
數字IO口
通道數：8路IO
輸入電平：TTL
輸出電平：TTL
電流驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數據具有上傳與保存功能并能通過服務器顯示
（二）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存柜。
（三）實訓組件
1、PLC實訓組件
配置三菱FX1N-40mR主機，集成數字量I/O（24路數字輸入，16路數字量輸出），FX1N-485BD通訊模塊，FX0N-3A模擬量模塊（2路輸入，1路輸出），SC-09通訊編程電纜及輸出轉接口、開關等。
2、PLC實訓模擬掛箱
| 序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
|---|---|---|---|
| 1 | SX1 | 搶答器/音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
| 2 | SX2 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
| 3 | SX3 | 水塔水位/天塔之光 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
| 4 | SX4 | 自動送料裝車/四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
| 5 | SX5 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
| 6 | SX6 | 自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
| 7 | SX7 | 自控軋鋼機/郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
| 8 | SX8 | 機械手控制/自控成型機 | 通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
| 9 | SX9 | 加工中心 | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
| 10 | SX10 | 四層電梯 | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
| 11 | SX11 |
步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 |
通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
| 12 | SX12 | 自動洗衣機/電鍍生產線 | 通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。 |
配置三菱FR-D720S變頻器，帶有RS485通訊及BOP操作面板。
4、觸摸屏實訓掛箱：
規格為7英寸，256色，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。
5、網孔板及器件：
規格為420mm×600mm，在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。
6、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好。
7、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、交流伺服電機及控制系統一套：功率600W，絕緣等級B級。
10、高壓無刷直流電機及控制系統一套：功率130W，絕緣等級B級。
11、交流電機一臺，380V Y/△接法
12、實訓模型
（1）挖土機實物模型一臺：集PLC技術、微機控制技術于一體。
（2）運動小車模型：集步進電機、PLC于一體，進行小車運動位置控制。
13、傳感器實訓掛箱一個
14、電力電子實訓實訓掛箱一個
四、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓
（二）PLC模擬控制應用實訓
（三）PLC實物控制實訓
（四）PLC高級技能實訓（設計、安裝、調試及檢修）
（五）PLC、變頻器、觸摸屏綜合應用技能實訓
（六）PLC控制直流電機調速實訓
（七）PLC控制交流伺服電機實訓
（八）傳感器實訓：
1．光電式傳感器的轉速測量實驗
2．光電式傳感器的旋轉方向測量實驗
3．溫度傳感器及溫度控制實驗（AD590）
4．溫度傳感器溫度特性實驗（AD590）
5．壓阻式壓力傳感器的特性實驗
（九）電力電子項目實訓
1）、單結晶體管觸發電路（綜合應用項目）
2）、晶閘晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
3）、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
4）、IGBT管直流斬波電路的調試與分析
5）、雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（綜合應用項目）
設備配置表：
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓
（二）PLC模擬控制應用實訓
|
3.數碼顯示控制 4.搶答器控制（優先級、數值運算，具有聲效功能） 5.天塔之光控制（閃爍、發射、流水型） 6.音樂噴泉控制（具有聲效功能） 7.十字路口交通燈控制 8.水塔水位控制 9.自動送料裝車系統控制 10.四節傳送帶控制 11.裝配流水線控制 12.多種液體混合裝置控制 |
13.自控成型機控制 14全自動洗衣機控制（具有聲效功能） 15.電鍍生產線控制 16.自控軋鋼機控制 17.郵件分揀機控制 18.自動售貨機控制 19.機械手控制 20.三層電梯控制 21.四層電梯控制（實物） 22.加工中心控制（實物） |
|
23.直線運動位置識別、運動軌跡控制、定位控制 24.步進電機運動控制 |
25.井道電梯運行控制 26.挖土機的自動控制 |
|
27.三相電機點動控制線路 28.三相電機自鎖控制線路 29.三相電機正反轉控制線路 |
30.三相電機Y/△啟動控制線路 31.三相電機順序啟動電氣控制線路 32. C620車床的電氣控制線路 |
|
33.變頻器功能參數設置與操作 34.變頻器報警與保護功能 35.外部端子點動控制 36.變頻器控制電機正反轉 37.多段速度選擇變頻調速 38.變頻器無級調速 39.外部模擬量(電壓/電流）控制方式變頻調速 40.瞬時停電啟動控制 41.PID變頻調速控制 42.PLC控制變頻器外部端子的電機正反轉 43.PLC控制變頻器外部端子電機運行時間控制 |
44.基于PLC數字量控制方式的多段速 45.基于PLC模擬量控制變頻開環調速 46.基于PLC通信方式的變頻器開環調速 47.基于PLC通信方式的速度閉環控制 48.基于PLC模擬量方式的變頻器閉環調速 49.變頻器恒壓供水系統的模擬 50.基于觸摸屏控制方式基本指令編程練習 51.基于觸摸屏控制方式的LED控制 52.基于觸摸屏控制方式的溫度PID控制 53.PLC、觸摸屏與變頻器通信控制 54.基于MCGS的現場總線網絡通信技術 |
（七）PLC控制交流伺服電機實訓
（八）傳感器實訓：
1．光電式傳感器的轉速測量實驗
2．光電式傳感器的旋轉方向測量實驗
3．溫度傳感器及溫度控制實驗（AD590）
4．溫度傳感器溫度特性實驗（AD590）
5．壓阻式壓力傳感器的特性實驗
（九）電力電子項目實訓
1）、單結晶體管觸發電路（綜合應用項目）
2）、晶閘晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
3）、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
4）、IGBT管直流斬波電路的調試與分析
5）、雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（綜合應用項目）
設備配置表：
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 電源、信號源、儀器控制屏 | 臺 | 1 | |
| 2 | 實訓考核桌 | 張 | 1 | |
| 3 | PLC及變頻器掛箱 | 塊 | 1 | PLC掛箱一 |
| PLC掛箱二 | ||||
| PLC掛箱三 | ||||
| PLC掛箱四 | ||||
| PLC掛箱五 | ||||
| PLC掛箱六 | ||||
| PLC掛箱七 | ||||
| PLC掛箱八 | ||||
| PLC掛箱九 | ||||
| 掛箱十: PLC主機掛箱（ 配三菱FX1N-40mR主機） | ||||
| 掛箱十一: 變頻器實訓掛箱（變頻器模塊D720 0.4KW） | ||||
| 4 | FX1N-485BD通訊模塊 | 個 | 1 | |
| 5 | FX0N-3A模擬量模塊 | 個 | 1 | |
| 6 | 觸摸屏實訓掛箱 | 塊 | 1 | 彩屏，7英寸，昆侖通態 |
| 7 | 電機導軌及光碼盤測速系統 | 套 | 1 | 含旋轉編碼器及轉速表系統一套，導軌1幅， |
| 8 | 交流伺服電機及控制系統 | 套 | 1 | |
| 9 | 高壓無刷直流電機及控制系統 | 套 | 1 | |
| 10 | 三相交流電機 | 臺 | 1 | |
| 11 | 網孔板及器件 | 套 | 1 | 網孔板1塊，交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。 |
| 12 | 實訓模型 | 個 | 1 | 挖土機實物模型 |
| 13 | 電力電子實訓掛箱 | 套 | 1 | |
| 14 |
PLC工控組態軟件 |
套 | 1 | 打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。 |
| 15 |
PLC仿真實訓軟件一套 |
套 | 1 |
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態 （2）PLC編程訓練、PLC程序編寫測試等功能 （3）實現PLC運行模擬，對錯誤程序進行檢 |
| 16 | 常用工具 | 套 | 1 | 一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把； |
| 17 | 實驗說明書 | 套 | 1 | 指導學生實訓 |
| 18 | 設備線纜 | 條 | 1 | SC-09 PLC通訊線纜 |
| 條 | 1 | PC/觸摸屏 通訊線 | ||
| 條 | 1 | PLC/觸摸屏 通訊線 | ||
| 條 | 1 | 50P排線 | ||
| 條 | 40 | 紅色Ф2自鎖線（100CM） | ||
| 條 | 2 | 黑色Ф2自鎖線（100CM） | ||
| 條 | 10 | 黃色Ф2自鎖線（30CM） | ||
| 條 | 10 | 手槍式疊插線 | ||
| 條 | 25 | Ф4自鎖線（100CM） | ||
| 條 | 10 | Ф4自鎖線（300CM） | ||
| 19 | 電工電子電拖及自動控制智能仿真 | 套 | 1 | 附件一 |
| 20 | 開放實驗室信息管理系統 | 套 | 1 | 附件二 |
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。
利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提 示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗目的的描述、實驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。
1、軟件仿真實驗內容要求：
| 一級模塊 | 二級模塊 | 三 級 模 塊 | |||||||||||||
| 電工基礎 | 歐姆定律 | 目的 | 原理 | 實驗 | 考考你 | ||||||||||
| 基爾霍夫定律 | 目的 | 原理 | 實驗 | 考考你 | |||||||||||
| 電磁感應 | 目的 | 原理 | 實驗 | 考考你 | |||||||||||
| 功率因數的提高 | 目的 | 原理 | 實驗 | 考考你 | |||||||||||
| 負載星形接法 | 目的 | 原理 | 實驗 | 考考你 | |||||||||||
| 負載三角形接法 | 目的 | 原理 | 實驗 | 考考你 | |||||||||||
|
電機與變 壓器 |
變壓器 | 外形 | 原理 | 考考你 | |||||||||||
| 三相異步電動機 | 外形 | 裝配 | 考考你 | 維修 | |||||||||||
| 電流互感器 | 種類 | 原理 | 使用 | 考考你 | |||||||||||
| 電壓互感器 | 種類 | 原理 | 使用 | 考考你 | |||||||||||
| 單相異步電動機 | 外形 | 裝配 | 考考你 | ||||||||||||
| 伺服電機 | 外形 | 原理 | 考考你 | ||||||||||||
| 直流電動機 | 外形 | 裝配 | 考考你 | ||||||||||||
| 低壓電器 | 接觸器 | 外形 | 原理 | 判斷線圈 | 確定觸點對 | 安裝 | 考考你 | ||||||||
| 繼電器 | 外形 | 原理 | 測熱元件 | 測觸點 | 考考你 | ||||||||||
| 開關 | 外形 | 原理 | 測量 | 考考你 | |||||||||||
| 按鈕 | 外形 | 考考你 | |||||||||||||
| 指示燈 | 外形 | ||||||||||||||
| 熔斷器 | 外形 | 測量 | 測量2 | ||||||||||||
| 接線端子 | 外形 | ||||||||||||||
| 電子器件 | 電阻器電位器 | 外形 | 標識 | 識別 | 小測驗 | 測量 | |||||||||
| 電容器 | 外形 | 標識 | 使用 | 小測驗 | 測量 | ||||||||||
| 電感與小型變壓器 | 外形 | ||||||||||||||
| 二極管 | 外形 | 標識 | 識別 | 小測驗 | 測量 | ||||||||||
| 三極管 | 外形 | 標識 | 小測驗 | 型號判定 | 管腳判定 | ||||||||||
| 光電器件 | 外形 | 種類 | |||||||||||||
| 集成電路 | 外形 | 標識 | 考考你 | ||||||||||||
| 晶閘管與單結管電路 | 外形 | 電路 | 測量 | 仿真 | 排故 | 考考你 | |||||||||
| 電子技術 | 單相橋式整流濾波電路 | 目的 | 電路 | 原理 | 布局 | 仿真 | 考考你 | ||||||||
| 射極偏置電路 | 目的 | 電路 | 原理 | 仿真 | 考考你 | ||||||||||
| 串聯穩壓電路 | 目的 | 電路 | 原理 | 仿真 | 考考你 | ||||||||||
| 延時開關電路 | 目的 | 電路 | 原理 | 仿真 | 考考你 | ||||||||||
| RC振蕩電路 | 目的 | 電路 | 原理 | 仿真 | 考考你 | ||||||||||
| 直流電動機調速電路 | 目的 | 電路 | 原理 | 仿真 | 考考你 | ||||||||||
| 差分放大電路 | 目的 | 電路 | 原理 | 布局 | 仿真 | 考考你 | |||||||||
| 單結管同步觸發電路 | 目的 | 電路 | 原理 | 布局 | 仿真 | 考考你 | |||||||||
| 三端可調穩壓電路 | 目的 | 電路 | 原理 | 布局 | 仿真 | 考考你 | |||||||||
| 宿舍燈控制電路 | 目的 | 電路 | 原理 | 布局 | 仿真 | 考考你 | |||||||||
| 電力拖動 | 接觸器聯鎖正反轉 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | ||||||||
| 按扭聯鎖正反轉控制 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| 雙重聯鎖正反轉控制 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| 反接制動控制電路 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| Y-Δ降壓啟動電路 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| 手動順序起動控制 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| 直流電動機調速控制 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| 雙速電動機調速控制 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| 電動葫蘆控制 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| 繞線式電動機控制 | 目的 | 電路 | 原理 | 接線 | 仿真 | 考考你 | |||||||||
| 照明電路 | 日光燈接線 | 接線 | 原理 | 仿真 | 考考你 | ||||||||||
| 兩地燈控制 | 接線 | 原理 | 仿真 | 考考你 | |||||||||||
| 機床電路 | 接觸器聯鎖正反轉 | 故障現象 | 排故 | ||||||||||||
| 按扭聯鎖正反轉控制 | 故障現象 | 排故 | |||||||||||||
| 雙重聯鎖正反轉控制 | 故障現象 | 排故 | |||||||||||||
| 電動機反接制動控制 | 故障現象 | 排故 | |||||||||||||
| Y-Δ降壓啟動電路 | 故障現象 | 排故 | |||||||||||||
| 手動順序起動控制 | 故障現象 | 排故 | |||||||||||||
| 直流電動機調速控制 | 故障現象 | 排故 | |||||||||||||
| 雙速電動機調速控制 | 故障現象 | 排故 | |||||||||||||
| 電動葫蘆控制 | 故障現象 | 排故 | |||||||||||||
| 繞線式電動機控制 | 故障現象 | 排故 | |||||||||||||
| 常用工具 | 驗電筆 | 介紹 | |||||||||||||
| 旋具 | 介紹 | ||||||||||||||
| 剝線鉗 | 介紹 | ||||||||||||||
| 電工刀 | 介紹 | ||||||||||||||
| 電烙鐵 | 介紹 | ||||||||||||||
| 儀器儀表 | 萬用表 | 種類 | 面板 | 測電阻 | 測電壓 | 測直流電流 | 測電壓 | ||||||||
| 兆歐表 | 種類 | 面板 | 測繞組間電阻 | 測電阻 | 考考你 | ||||||||||
| 電流表 | 種類 | 面板 | 操作 | 考考你 | |||||||||||
| 電壓表 | 種類 | 面板 | 操作 | 考考你 | |||||||||||
| 鉗形電流表 | 種類 | 面板 | 操作 | 考考你 | |||||||||||
| 直流單臂電橋 | 種類 | 面板 | 使用 | 操作 | 考考你 | ||||||||||
| 信號發生器 | 種類 | 面板 | 使用 | 操作 | 考考你 | ||||||||||
| 普通示波器 | 種類 | 面板 | 使用 | 操作 | 考考你 | ||||||||||
|
導線連接 |
導線簡介 | 裸線 | 電磁線 | 絕緣線 | 通信電纜 | ||||||||||
| 命名法 | 電線命名法 | 射頻電纜命名法 | |||||||||||||
| 線材選用 | 電路條件 | 環境條件 | 導線顏色選用 | ||||||||||||
| 導線連接 | 單股芯線連接 | 七股芯線的連接 | 七股芯線T型連接 | ||||||||||||
| 線頭絕緣的恢復 | 絕緣材料 | 包纏方法 | 熱縮管 | ||||||||||||
|
PLC
|
認識PLC | 結構 | I/O單元 | 工作方式 | 簡易編程器 | ||||||||||
| 交通信號燈控制系統 | 控制要求 | I/O口分配 | 接線 | 梯形圖指令表 | 運行 | ||||||||||
| 可逆運行反接制動 | 控制要求 | I/O口分配 | 接線 | 梯形圖指令表 | |||||||||||
| Y-Δ降壓起動 | 控制要求 | I/O口分配 | 接線 | 梯形圖指令表 | |||||||||||
本文鏈接：http://www.hzjhznkj.comhttp://www.hzjhznkj.com/news/281.html
如果您對工業自動化實訓裝置,工業自動化實驗室設備,plc實驗臺有不同的意見，請致電聯系我們，或者發送郵件給我們，工業自動化實訓裝置,工業自動化實驗室設備,plc實驗臺僅客觀反映事件情況及各方觀點。
上一篇：PLC可編程控制器+變頻調速綜合實訓裝置 下一篇：裝表接電工實驗裝置
