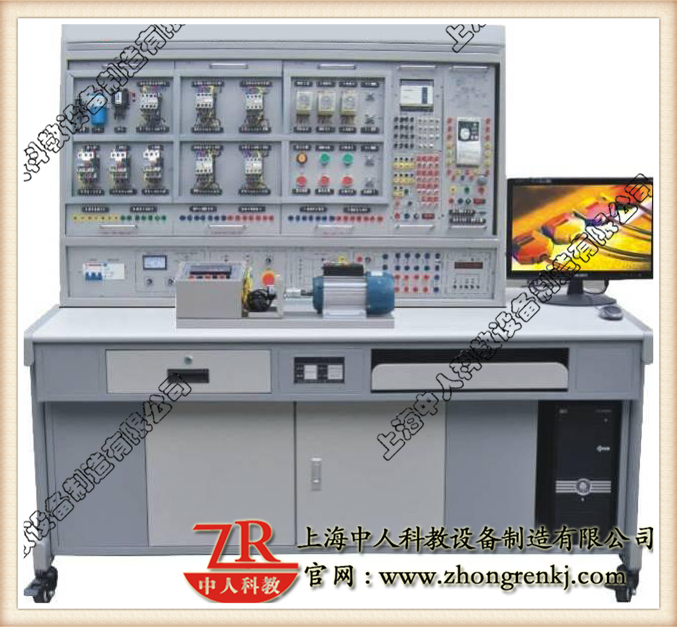

高性能中級維修電工及技能培訓考核實訓裝置,電工臺
一、概述
本裝置是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，本裝置能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、特點：
二、特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1305×805×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
（一）電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急停控制按鈕；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數， 為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
六、實訓組件配置
PLC實訓模塊（整套）
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.外形尺寸：1305×805×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、裝置的基本配置及功能
（一）電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急停控制按鈕；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數， 為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
|
1.三相異步電動機直接啟動控制電路 2.三相異步電動機點動控制電路 3.三相異步電動機自鎖控制電路 4.三相異步電動機按鈕聯鎖正反轉控制電路 5.三相異步電動機接觸器聯鎖正反轉控制電路 6.三相異步電動機雙重聯鎖正反轉控制電路 7.三相異步電動機工作臺自動往返控制電路 8.兩臺三相異步電動機順序啟動、順序停轉控制電路 9.三相異步電動機的兩地控制電路 10.接觸器控制的Y-△控制 11.時間繼電器控制的Y-△控制 12.三相異步電動機單向啟動反接制動控制電路 13.三相異步電動機無變壓器半波整流單向啟動能耗 制動控制電路 14.三相異步電動機有變壓器全波整流單向啟動能耗 制動控制電路 15.三相異步電動機正反轉啟動能耗制動控制電路 16.單相鼠籠電動機電容啟動控制電路 17.雙速交流異步電動機手動變速控制電路 18.雙速交流異步電動機自動變速控制電路 19.斷電延時直流能耗制動的Y-△啟動控制電路 20. 三相異步電動機正反轉能耗制動控制線路 21. 三相異步電動機正反轉啟動反接制動控制線路 22. C620型車床電氣控制線路 23. 電動葫蘆電氣控制 24. Y3150滾齒機控制電路 25. 可編程控制器的基本指令操作 26. LED數碼顯示控制 27. 天塔之光控制的模擬 |
28.十字路口交通燈的模擬 29.機械手動作的模擬 30.四節傳送帶的模擬 31.裝配流水線控制的模擬 32.五相步進電機控制的模擬 33.水塔水位模擬控制模擬 34.液體混合裝置模擬控制的模擬 35.郵件分揀機模擬控制的模擬 36.軋鋼機模擬控制的模擬 37.自動成型機模擬控制 38.自動送料裝車控制的模擬 39.全自動洗衣機控制的模擬 40.電鍍生產線控制的模擬 41.PLC控制的三相異步電動機正反轉控制 42.PLC控制的三相異步電動機Y-△啟動控制 43.PLC控制的三相異步電動機降壓啟動控制 44.PLC控制的三相異步電動機能耗制動控制 45.變頻器功能參數設置與操作 46.變頻器報警與保護功能 47.多段速度選擇變頻調速 48.外部端子點動控制 49.控制電機正反轉運動控制 50.控制電機運行時間操作 51.瞬間停電變頻器參數設定 52.外部電壓變頻調速 53.外部電流變頻調速 54.三相異步電動機的變頻開環調速 55. PLC控制變頻器調速 |
| 序號 | 掛箱編號 | 實訓模塊名稱 | 數量 | 備 注 |
|---|---|---|---|---|
| 1 | 06 | 維修電工實訓考核組件（一） | 1件 | 提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只 |
| 2 | 07 | 維修電工實訓考核組件（二） | 1件 | 提供空氣開關1只、3P熔斷器2只、交流接觸器3只 |
| 3 | 維修電工實訓考核組件（三） | 1件 | 提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只 | |
| 4 | 09 | 維修電工實訓考核組件（四） | 1件 | 提供交流接觸器4只 |
| 5 | PLC | PLC可編程控制器實訓組件 | 1件 | 提供三菱FX1N-24MR-001型主機 |
| 6 | PLC實訓模塊（16件） | 1套 | 熟悉PLC指令的用法及編程方法 | |
| 7 | BPQ | 變頻器實訓組件 | 1件 | 提供三菱FR-S520SE-0.4KW變頻器，可與PLC進行通訊實訓 |
| 8 | SC-09編程電纜 | 1根 | 用于PLC主機與PC機通訊 | |
| 9 | 編程軟件 | 1套 | 提供三菱SWOPC-FXGP/WIN-C編程軟件 | |
| 10 | 網孔實操板 | 1塊 | 通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。 | |
| 11 | 單相電容起動電動機 | 1臺 | 交流220V | |
| 12 | 三相鼠籠異步電動機 | 1臺 | 交流220V/△ | |
| 13 | 三相鼠籠異步電動機 | 1臺 | 交流380V/Y（帶速度繼電器） | |
| 14 | 三相雙速異步電動機 | 1臺 | 交流380V/△/YY | |
| 15 | 電機導軌、光碼測速系統 | 1套 | 不銹鋼導軌、進口光電編碼器 |
| 序號 | 模塊編號 | 實訓模塊名稱 | 序號 | 模塊編號 | 實訓模塊名稱 |
| 1 | PLC-M | 基本指令練習（三菱主機） | 9 | PLC-008 | 水塔水位 |
| 2 | PLC-001 | LED數碼顯示 | 10 | PLC-009 | 液體混合裝置 |
| 3 | PLC-002 | 天塔之光 | 11 | PLC-010 | 郵件分揀機 |
| 4 | PLC-003 | 十字路口交通燈 | 12 | PLC-011 | 軋鋼機 |
| 5 | PLC-004 | 機械手 | 13 | PLC-012 | 自控成型機 |
| 6 | PLC-005 | 四節傳送帶 | 14 | PLC-013 | 自動送料裝車 |
| 7 | PLC-006 | 裝配流水線 | 15 | PLC-014 | 全自動洗衣機 |
| 8 | PLC-007 | 五相步進電機 | 16 | PLC-015 | 電鍍生產線 |
