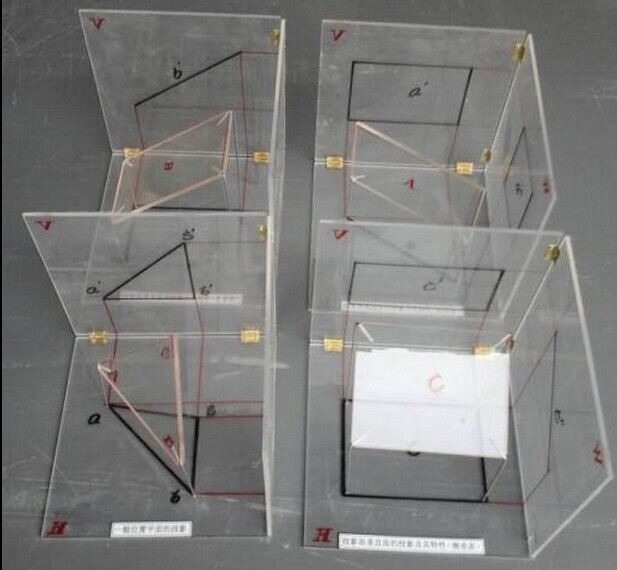

機械制圖模型
如您（單位或個人）認為機械制圖模型，透明機械制圖模型_機械模型內容有侵權嫌疑，敬請立即通知我們，并提供真實、有效的書面證明，我們將在核實后采取有效措施制止侵權行為的發生并做出妥善處理，并及時刪除機械制圖模型，透明機械制圖模型_機械模型
文章來源：www.hzjhznkj.com編輯：中人教儀廠時間：2021-04-01 14:06
機械制圖模型,透明機械制圖模型,機械模型
機械制圖模型知識普及
一、常用繪圖工具
1、圖板：
圖板是用來固定圖紙的矩形木板。其要求：
（1）板面平整、光滑；
（2）左側的“導邊”應平直。
＃常用圖板規格：
0號（900mm×1200mm）、1號（600mm×900mm）、2號（450mm×600mm）
2、丁字尺：
丁字尺由“尺頭”和“尺身”組成。
＃其用途：
（1）與圖板配合來畫平行線。
（2）與圖板、三角板配合來畫角度線、垂直線。
3、三角板：
一副三角板由兩塊三角板組成，一塊45o，另一塊30o（或60o）。
＃其用途：
（1）與丁字尺配合來畫垂直線、傾斜線（15o倍數角的角度線）：45o、30o、60o、75o、105o和15o等，
（2）兩塊三角板配合來畫已知直線的平行線或垂直線。
4、比例尺：
比例尺俗稱“三棱尺”，共有六種常用的比例刻度，是供繪制不同尺寸比例的圖形所用的。
注意：比例尺不能當作直尺來畫線使用，只能用于量取不同比例的尺寸。
5、曲線板：
曲線板是用于繪制不規則的非圓曲線的工具（可正、反兩面使用）。
其使用方法：
（1）至少保證4個點（或4個以上的點）與曲線板的邊緣相吻合，才能連接這4個點（或4個以上的點）。
（2）兩段之間應有重復。
二、常用的繪圖用品
1、鉛筆：
鉛筆分：硬、中、軟三種。其標號有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13種。其中：6H為最硬，HB為中等硬度，6B為最軟。
鉛筆的選擇與使用：
（1）繪制底稿時，應使用H或2H鉛筆，并削成尖銳的圓錐形；
（2）繪制圖形時，應使用B或HB鉛筆，并削成四棱柱形（扁鏟形）。
（3）鉛筆應從沒有標號的一端開始使用，以便保留鉛筆的軟硬標號。
2、繪圖紙：
繪圖紙有正、反面之分，繪圖時，應選用正面畫圖。其識別方法：用橡皮擦拭幾下，不易起毛的一面就是正面，或采用觀察法，反光較亮的一面就是正面。
三、常用繪圖儀器
1、分規：
分規是用來截取尺寸、等分線段或圓周的工具。
其使用方法：兩針尖并攏時應對齊。。
2、圓規：
圓規是用來畫“圓”或“圓弧”的工具。
（1）其附件有：鋼針插腳、鉛芯插腳、鴨嘴插腳、延長桿等。
（2）其使用方法：圓規的鋼針端應是有“肩臺”的一端；畫大圓時，應保持肩臺與鉛芯平行、對齊。
#除上述繪圖工具和用品之外，還應有：直尺、量角器、橡皮、擦圖片、小刀、砂紙、膠帶紙等。
