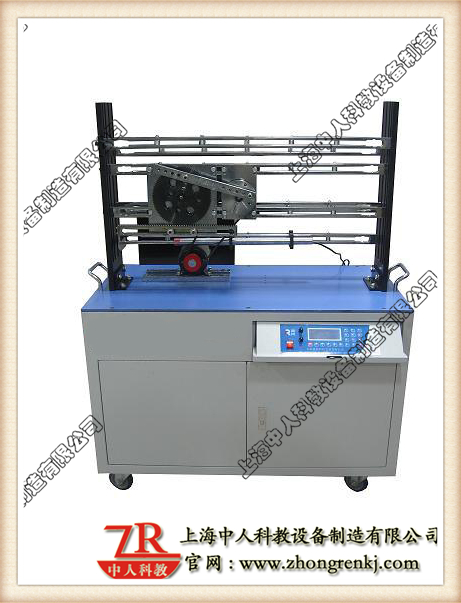

平面機構創意組合測試分析實驗臺,平面機構設計實訓臺
是在結合高校機械教材各種機構運動的相關理論知識基礎上，吸收了國內教儀市場同類裝置優點的基礎上精心設計的。它集搭建靈活，組裝方便，展示美觀于一體。是一款實用性強，供高校師生進行各類機械傳動及機構創新運動設計和平臺。
實驗通過對實驗儀多功能零件的排列、組合，親手將自己構思創新、試湊選型的機械方案按比例組裝成實物模型，模擬真實情況，對布局、連接方式尺寸等原設計進行直觀驗證或調整來完善、確定最終設計方案和參數。以培養學生創新動手、獨立思考的設計能力，提高機械原理課程的設計水平。
可拼裝的機構種類：
Ø 曲柄搖桿機構；
Ø 曲柄搖桿與搖桿滑塊機構；
Ø 曲柄滑塊與齒輪齒條組合機構；
Ø 曲柄增力機構；
Ø 導桿齒輪齒條運動機構；
Ø 多桿行程放大機構；
Ø 具有急回特性的四桿機構；
Ø 近似勻速輸出的往復運動機構；
Ø 可擴大行程機構（可應用于鋼材推送裝置）；
Ø 雙擺桿、擺角放大機構；
Ø 六桿機構；
Ø 曲柄雙擺桿、擺角放大機構-構件配置清單；
Ø 攪拌機機構；
Ø 切模機主執行機構Ⅰ；
Ø 沖壓機主執行機構；
Ø 鍛壓機主執行機構運動學設計與分析；
Ø 重型插床主執行機構運動學設計與分析；
Ø 卡片穿孔機的送片機構；
Ø 攪拌機運動機構Ⅰ；
Ø 攪拌機運動機構Ⅱ；
Ø 曲柄搖桿型插床運動機構；
Ø 織布開口機運動機構；
Ø 壓包機運動機構；
Ø 顎式破碎機運動機構；
Ø 沖壓與送料機構；
Ø 水泵運動機構；
Ø 單缸汽油機；
Ø 內燃機運動機構；
Ø 起重機機構；
Ø 汽車雨刮運動機構；
Ø 搖桿滑塊沖壓機構與送料機構；
Ø 插床插削機構；
Ø 插齒機主傳動機構；
Ø 刨床導桿機構。
實驗通過對實驗儀多功能零件的排列、組合，親手將自己構思創新、試湊選型的機械方案按比例組裝成實物模型，模擬真實情況，對布局、連接方式尺寸等原設計進行直觀驗證或調整來完善、確定最終設計方案和參數。以培養學生創新動手、獨立思考的設計能力，提高機械原理課程的設計水平。
可拼裝的機構種類：
Ø 曲柄搖桿機構；
Ø 曲柄搖桿與搖桿滑塊機構；
Ø 曲柄滑塊與齒輪齒條組合機構；
Ø 曲柄增力機構；
Ø 導桿齒輪齒條運動機構；
Ø 多桿行程放大機構；
Ø 具有急回特性的四桿機構；
Ø 近似勻速輸出的往復運動機構；
Ø 可擴大行程機構（可應用于鋼材推送裝置）；
Ø 雙擺桿、擺角放大機構；
Ø 六桿機構；
Ø 曲柄雙擺桿、擺角放大機構-構件配置清單；
Ø 攪拌機機構；
Ø 切模機主執行機構Ⅰ；
Ø 沖壓機主執行機構；
Ø 鍛壓機主執行機構運動學設計與分析；
Ø 重型插床主執行機構運動學設計與分析；
Ø 卡片穿孔機的送片機構；
Ø 攪拌機運動機構Ⅰ；
Ø 攪拌機運動機構Ⅱ；
Ø 曲柄搖桿型插床運動機構；
Ø 織布開口機運動機構；
Ø 壓包機運動機構；
Ø 顎式破碎機運動機構；
Ø 沖壓與送料機構；
Ø 水泵運動機構；
Ø 單缸汽油機；
Ø 內燃機運動機構；
Ø 起重機機構；
Ø 汽車雨刮運動機構；
Ø 搖桿滑塊沖壓機構與送料機構；
Ø 插床插削機構；
Ø 插齒機主傳動機構；
Ø 刨床導桿機構。
一、概述：
本實驗臺是為高等院校本、專科學生進行機構運動方案創新設計，培養學生綜合設計能力和實踐動手能力而研制的實驗項目集成度比較高的新型綜合實驗設備。該實驗臺設計精巧，構件尺寸精度較高，結構穩定，機構運動測試數據可靠，使學生能較好完成從機構運動方案創新設計，機構的拼裝、機構運動參數的測試分析全部實驗過程。該實驗系統配有運動分析綜合測試軟件，可顯示機構運動參數（位移、速度、加速度）的適時變化曲線。
二、功能與特點：
二、功能與特點：
1.實驗臺由平臺、機架、電動機、傳動部件、桿、間隙輪、齒輪、齒條、棘輪、槽輪、凸輪等基本構件組成。
2.實驗臺機架高度及桿長均可調節，用于組裝機構的零件通用性好，種類少，模塊化設計，提高了機構方案拼裝效率，方便學生實驗操作和教師對實驗臺的管理。
3.實驗臺配有數據檢測儀與計算機相連，測試數據精度高，速度快、穩定性好。
三、實驗內容：
1.機構系統創新拼裝設計實驗：可靈活拼裝13種以上以上各種平面傳動機構，拼裝的機構能保證配合精度；
2.平面機構運動參數測試的分析實驗：可測定各種平面機構活動構件的位移、速度和加速度，并通過計算機顯示運動曲線；通過對構件運動曲線的分析可了解機構運動規律及機構運動狀況，進而對機構進行重新設計與裝配調整。
3.機構傳動系統虛擬設計與仿真分析實驗：利用本實驗臺提供的軟件平臺對機構運動進行虛擬設計和運動仿真，除該軟件提供的內容以外，使用者可自己進行運動數據處理和平共處11級桿組機構的虛擬設計；
4.課外活動中的機構創新實驗：利用該機械平臺使用者可自行設計增添構件拼裝新的機構，以及進行桿組虛擬設計與運動仿真實驗。
四、主要技術參數:
1.驅動電機功率125W
2.工作轉速:0-200rpm
3.直線位移傳感器
4.光柵角位移傳感器
5.外型尺寸：1260x660x960mm
6.重量：85kg
五、可拼裝的機構種類：
1.齒輪-導桿-搖桿機構
2.齒輪-導桿-搖桿機構A
3.齒輪-曲柄搖桿機構
4.齒輪-連桿-偏心滑塊機構
5.齒輪-連桿-對心滑塊機構
6.齒輪-連桿-對心滑塊機構
7.齒輪-導桿-偏心滑塊機構
8.凸輪機構
9.槽輪機構
10.棘輪機構
11.鏈-齒輪機構
12.齒輪-齒條機構
13.不完全齒輪機構
本文鏈接：http://www.hzjhznkj.comhttp://www.hzjhznkj.com/news/264.html2.實驗臺機架高度及桿長均可調節，用于組裝機構的零件通用性好，種類少，模塊化設計，提高了機構方案拼裝效率，方便學生實驗操作和教師對實驗臺的管理。
3.實驗臺配有數據檢測儀與計算機相連，測試數據精度高，速度快、穩定性好。
三、實驗內容：
1.機構系統創新拼裝設計實驗：可靈活拼裝13種以上以上各種平面傳動機構，拼裝的機構能保證配合精度；
2.平面機構運動參數測試的分析實驗：可測定各種平面機構活動構件的位移、速度和加速度，并通過計算機顯示運動曲線；通過對構件運動曲線的分析可了解機構運動規律及機構運動狀況，進而對機構進行重新設計與裝配調整。
3.機構傳動系統虛擬設計與仿真分析實驗：利用本實驗臺提供的軟件平臺對機構運動進行虛擬設計和運動仿真，除該軟件提供的內容以外，使用者可自己進行運動數據處理和平共處11級桿組機構的虛擬設計；
4.課外活動中的機構創新實驗：利用該機械平臺使用者可自行設計增添構件拼裝新的機構，以及進行桿組虛擬設計與運動仿真實驗。
四、主要技術參數:
1.驅動電機功率125W
2.工作轉速:0-200rpm
3.直線位移傳感器
4.光柵角位移傳感器
5.外型尺寸：1260x660x960mm
6.重量：85kg
五、可拼裝的機構種類：
1.齒輪-導桿-搖桿機構
2.齒輪-導桿-搖桿機構A
3.齒輪-曲柄搖桿機構
4.齒輪-連桿-偏心滑塊機構
5.齒輪-連桿-對心滑塊機構
6.齒輪-連桿-對心滑塊機構
7.齒輪-導桿-偏心滑塊機構
8.凸輪機構
9.槽輪機構
10.棘輪機構
11.鏈-齒輪機構
12.齒輪-齒條機構
13.不完全齒輪機構
