ZRPLM-89門式起重機實訓裝置

一、產品簡介

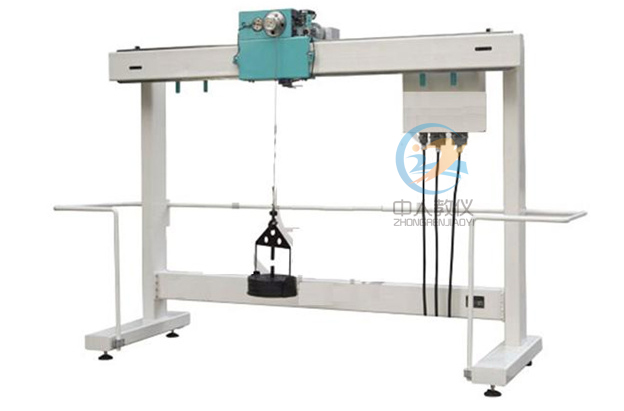

龍門起重機實驗裝置是把搬運和裝卸物料的機械設備進行比例縮小，采用方鋼管可拆卸結構，設備上裝的各類元器件均采用工業器件，整套設備直觀地展現門式起重機的結構、運行過程。裝置采用實物用航空電纜與電氣控制柜相連接，學員在操作門式起重機時更加安全方便。裝置可以學習門式起重機的操作，還可對電氣控制電路的設計，為接觸大型的工業用起重機操作及電氣故障維修奠定良好的基礎。同時該設備可作為橋門式起重機司機培訓考核設備。

二、產品特點

1.裝置按實物比例縮小后采用全鋼架、可拆卸結構設計，堅固耐用；
2.裝置設備結構新穎、合理、操作使用方便、作業空間大；
3.裝置采用三相交流減速電機，動態特性較硬，運行采用變頻調速使其速度穩定性更好。為防止電動機異常失電造成電機失控或故障，電機采用斷電立即制動保護，設備安全可靠，接近工業現場；
4.裝置全部采用工業元器件，在接近工業現場基礎上進行了精心設計，方便培訓和教學；
5.裝置采用凸輪開關、十字限位開關、極限到位緩沖器等保護裝置，確保設備在運行過程中的仿真操作及人身和設備的安全；
6.小車采用齒條、直線導軌進行行走，行走精度高，定位準確；
7.卷筒旋轉高度采用專用接近檢測傳感器和外部齒形結構相互配合進行卷筒旋轉信號的檢測；
8.采用反饋編碼器進行轉動信號的采集，保證卷筒及小車運行的精確定位；
9.電氣控制柜中的電氣控制元器件采用網孔板、端子接線的方式安裝；
10.在操作實訓時可空載運行訓練，也可帶載荷運行訓練。

三、技術性能

1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：環境溫度-5℃～+40℃，相對濕度＜85%(25℃)  海拔＜4000m
3.裝置容量：＜2.0kVA
4.仿真實物對象外形尺寸：2800mm×1100mm×2400mm
5.電氣控制柜外形尺寸：600mm×600mm×1700mm

四、基本配置

實訓裝置采用實物與電氣控制分開的設計模式，主要由仿真實物及電氣控制柜組成。
1.仿真實物主要由可拆卸鋼架、主梁行走小車、卷筒提升裝置、安全護欄、鋼絲繩及吊鉤、提升軸重物、三相交流減速電機（帶電磁抱閘裝置）、限位傳感器、旋轉編碼器、到位極限緩沖器、模擬量接近傳感器、電控轉接箱、拖鏈、電氣控制PLC柜等工業元器件組成。
2.電氣控制柜中主要包含可編程控制器PLC(包含數字量和模擬量)、三相變頻器(功率0.75kW)、開關穩壓電源(DC 24V)、低壓斷路器、直插式保險絲、交流接觸器、輔助觸頭、熱繼電器、熱繼電器座、通電延時時間繼電器、時間繼電器座、接線端子排、G端子導軌、按鈕開關、遠程手持按鈕盒、倒順開關、照明系統等電氣元件。

五、實訓項目

1.可編程控制器的應用
2.變頻調速控制
3.小車運動控制
4.編碼器運用控制
5.傳感器的應用
6.空載運行訓練
7.帶載荷吊運訓練
8.帶載荷曲線運行及定點停放訓練
9.常見故障判斷和緊急情況下的處理方法訓練
10.門式起重機安全使用與維護
