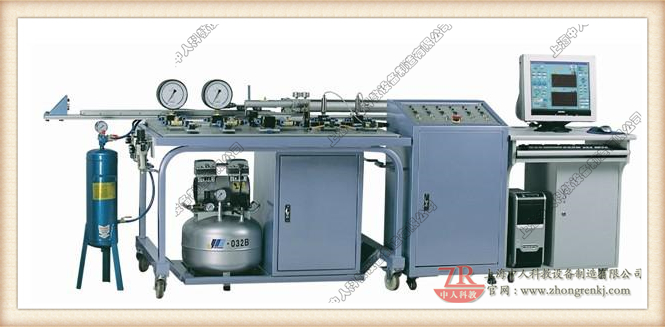

 電氣比例伺服控制技術是在工業各領域獲得廣泛應用的新技術。電氣伺服比例控制測試實驗臺,電氣伺服比例教學平臺可滿足相關院校在液壓氣動課程教學中對電氣比例伺服控制技術教學要求。為了達到以上教學目標，專業生產機械傳動機構,機械?基礎模型,裝配?鉗工的中人公司研發了電氣伺服比例控制測試實驗臺，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。

一、電氣伺服比例控制測試實驗臺,電氣伺服比例教學平臺性能及特點

1、實驗臺面為平臺結構，制作精致美觀，實用性強。

2、實驗臺與控制系統為分體獨立式系統，各種控制按鈕與插孔分布于控制操作面板上，布局整潔，操作方便。計算機配有17寸液晶顯示器、鍵盤、鼠標、網卡、CPU、硬盤、內存、數據采集卡。

3、配置了壓力變送器、流量傳感器、位移傳感器、精密壓力表、氣容等精密測試元件。

二、電氣伺服比例控制測試實驗臺,電氣伺服比例教學平臺控制測試系統

1、實驗臺的計算機控制測試系統由計算機、數據采集卡、接口板、傳感器和電磁閥等組成。

2、系統軟件的界面是用美國NI公司的LabVIEW開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好。

3、控制測試系統實現實驗室參數（壓力、流量、位移等）的自動數據檢測，自動處理、存儲、自動生成實驗報告和打印輸出等功能。

4、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。

5、系統可同時進行16路實驗數據的采集和6個二位電磁閥的控制。

三、電氣伺服比例控制測試實驗臺,電氣伺服比例教學平臺實驗項目

1、計算機控制氣動比例、伺服閥位置，力系統的設計性實驗；

2、氣動比例閥與伺服閥的動、靜態及控制性能測試；

3、普通氣動元件的性能及閥口有效截面的測試。

四、電氣伺服比例控制測試實驗臺,電氣伺服比例教學平臺實驗內容

1、氣缸性能測試

（1）氣缸最低啟動壓力測試（無負載、有負載）

（2）氣缸壓力特性測試

（3）氣缸速度特性測試

2、調壓閥性能測試

（1）調壓閥流量特性測試

（2）調壓閥壓力特性測試

（3）調壓閥調壓范圍測試

（4）調壓閥溢流特性測試

3、電氣比例伺服控制系統及元件性能測試

（1）電氣比例調壓閥壓力特性測試

（2）電氣比例調壓閥動態特性（階躍響應）測試

（3）電氣比例伺服方向流量閥流量特性測試

（4）電氣比例伺服方向流量閥動特性（階躍響應）測試

（5）氣容的電氣比例壓力控制系統實驗

（6）氣缸的電氣比例力控制系統實驗

（7）氣缸的電氣比例伺服位置控制系統實驗

（8）氣缸的電氣比例伺服速度控制系統實驗
